পণ্যের বিবরণ:
|
| পণ্যের নাম: | 40G SR BD | বিট রেট: | 40Gbps |
|---|---|---|---|
| ফর্ম ফ্যাক্টর: | QSFP+ | তরঙ্গদৈর্ঘ্য: | 832nm - 918nm |
| ফাইবার ট্রান্সমিশন: | 150m@OM4/100m@OM3 | ইন্টারফেস: | ডুপ্লেক্স এলসি রিসেপ্ট্যাকল |
| লক্ষণীয় করা: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M ডুয়াল এলসি | ||
| বিশেষভাবে তুলে ধরা: | BiDi QSFP+ অপটিক্যাল ট্রান্সসিভার,40GBASE SR QSFP+ অপটিক্যাল ট্রান্সসিভার,918nm MMF মডিউল |
||
40GBASE-SR দ্বি-দিকনির্দেশক QSFP+ডুপ্লেক্স এলসি MMF অপটিক্যাল ট্রান্সসিভার মডিউলইথারনেট এবং ডেটা সেন্টারের জন্য
বর্ণনা

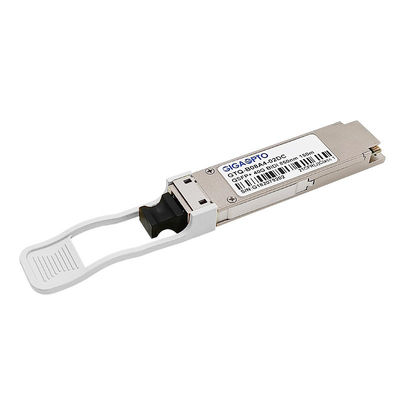

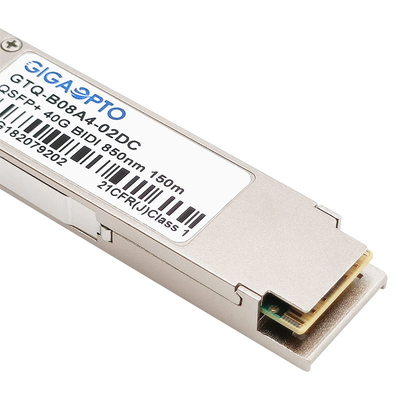

Gigaopto-এর GTQ-B08A4-02DC QSFP+ SR BiDirectional (BiDi) ট্রান্সসিভার মডিউল হল একটি প্লাগেবল অপটিক্যাল ট্রান্সসিভার যাতে ডুপ্লেক্স এলসি কানেক্টর ইন্টারফেস থাকে যাতে মাল্টিমোড ফাইবার (এমএমএফ) ব্যবহার করে স্বল্প-নাগালের ডেটা কমিউনিকেশন এবং ইন্টারকানেক্ট অ্যাপ্লিকেশনের জন্য।
QSFP+ 40Gbps BiDi ট্রান্সসিভার অভ্যন্তরীণভাবে একটি XLPPI 4x10G ইন্টারফেসকে দুটি 20Gb/s বৈদ্যুতিক চ্যানেলে মাল্টিপ্লেক্স করে, দ্বি-মুখী অপটিক্স ব্যবহার করে একটি সিমপ্লেক্স এলসি ফাইবারের উপর অপটিক্যালি প্রেরণ ও গ্রহণ করে।এর ফলে একটি ডুপ্লেক্স এলসি কেবলে 40Gbps এর একটি সামগ্রিক ব্যান্ডউইথ তৈরি হয়।
এটি একটি ডুপ্লেক্স MMF তারের উপর 40Gbps সংযোগ সমর্থন করে যখন 40G 10G (10GBASE-SR) এর মতো একই পরিকাঠামো ব্যবহার করে কোনো ফাইবার যোগ করার প্রয়োজন ছাড়াই স্থাপন করার অনুমতি দেয়।
এটি 832nm থেকে 918nm তরঙ্গদৈর্ঘ্য LC সংযোগকারীর উপর ব্যবহার করে OM4 মাল্টিমোড ফাইবার (MMF) এর উপর 150m পর্যন্ত পৌঁছাতে পারে।
এই 40G SR4 BD ট্রান্সসিভারটি ডেটা সেন্টার, উচ্চ কর্মক্ষমতা কম্পিউটিং নেটওয়ার্কিং, এন্টারপ্রাইজ কোর এবং ডিস্ট্রিবিউশন লেয়ার অ্যাপ্লিকেশনের জন্য উচ্চ ঘনত্ব এবং কম শক্তির 40GBASE ইথারনেট সমাধান প্রদান করে।
এটি সম্পূর্ণরূপে QSFP+ MSA, IEEE 802.3ba-2010-এর সাথে সঙ্গতিপূর্ণ।
স্পেসিফিকেশন
| প্যাকেজ | QSFP+ | ডেটা রেট (Gbps) | 40Gbps |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 832nm ~ 918nm | ক্যাবল ট্রান্সমিশন | 150m@OM4/100m@OM3 |
| ইন্টারফেস | এলসি ডুপ্লেক্স | তারের ধরন | এমএমএফ |
| ট্রান্সমিটারের ধরন | VCSEL 850/900nm | রিসিভার টাইপ | পিন |
| প্রতি লেনে TX পাওয়ার | -4~5dBm | প্রতি লেনে RX সংবেদনশীলতা | <-11.0dBm |
| পাওয়ার-বাজেট | 6dB | বিলুপ্তির অনুপাত | >3.5dB |
| বিদ্যুৎ অপচয় | ≤3.5W | সিডিআর | ছাড়া |
| DDM/DOM | N/A | অপারেটিং তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| FEC ফাংশন | সমর্থিত | OEM/ODM | সমর্থিত |
| প্রোটোকল | 40G ইথারনেট, IEEE802.3ba-2010, MSA অনুগত | ||
| সম্মতি | IEC/EN 61000-4-2, IEC-60825,FDA 21CFR 1040.10 এবং 1040.11,RoHS | ||
বৈশিষ্ট্য
অ্যাপ্লিকেশন
স্ট্যান্ডার্ড
বৈদ্যুতিক বৈশিষ্ট্য (TOP = 0 থেকে 70 °C, VCC = 3.13 থেকে 3.47 ভোল্ট)
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| চ্যানেল প্রতি ডেটা রেট | - |
10.312 5 |
11.2 | জিবিপিএস | ||
| শক্তি খরচ | - | 2.5 | 3.5 | ডব্লিউ | ||
| বিদ্যুত সরবরাহ | আইসিসি | 0.75 | 1.0 | ক | ||
| I/O ভোল্টেজ-উচ্চ নিয়ন্ত্রণ করুন | VIH | 2.0 | ভিসিসি | ভি | ||
| I/O ভোল্টেজ-লো নিয়ন্ত্রণ করুন | ভিআইএল | 0 | 0.7 | ভি | ||
| ইন্টার-চ্যানেল তির্যক | টিএসকে | 150 | পুনশ্চ | |||
| RESETL সময়কাল | 10 | আমাদের | ||||
| রিসেটল ডি-জার্স্ট সময় | 100 | মাইক্রোসফট | ||||
| পাওয়ার অন টাইম | 100 | মাইক্রোসফট | ||||
| ট্রান্সমিটার | ||||||
|
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
0.3 | 4 | ভি | 1 | ||
|
সাধারণ মোড ভোল্টেজ সহনশীলতা |
15 | mV | ||||
| ইনপুট ডিফ ভোল্টেজ প্রেরণ করুন | VI | 120 | 1200 | mV | ||
| ট্রান্সমিট ইনপুট ডিফ ইম্পিডেন্স | ZIN | 80 | 100 | 120 | ||
| ডেটা নির্ভরশীল ইনপুট জিটার | ডিডিজে | 0.1 | UI | |||
| ডেটা ইনপুট মোট জিটার | টিজে | 0.28 | UI | |||
| রিসিভার | ||||||
| একক শেষ আউটপুট ভোল্টেজ | 0.3 | 4 | ভি | |||
| সহনশীলতা | ||||||
| Rx আউটপুট ডিফ ভোল্টেজ | ভো | 600 | 800 | mV | ||
| Rx আউটপুট রাইজ এবং ফল ভোল্টেজ | Tr/Tf | 35 | পুনশ্চ | 1 | ||
| টোটাল জিটার | টিজে | 0.7 | UI | |||
| ডিটারমিনিস্টিক জিটার | ডিজে | 0.42 | UI | |||
অপটিক্যাল প্যারামিটার (TOP = 0 থেকে 70 °C, VCC = 3.0 থেকে 3.6 ভোল্ট)
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | রেফ. |
| ট্রান্সমিটার | ||||||
| অপটিক্যাল তরঙ্গদৈর্ঘ্য CH1 | λ | 832 | 850 | 868 | nm | |
| অপটিক্যাল তরঙ্গদৈর্ঘ্য CH2 | λ | 882 | 900 | 918 | nm | |
| RMS বর্ণালী প্রস্থ | পিএম | 0.5 | 0.65 | nm | ||
| চ্যানেল প্রতি গড় অপটিক্যাল পাওয়ার | পাভগ | -4 | -2.5 | +5.0 | dBm | |
| চ্যানেল প্রতি লেজার বন্ধ পাওয়ার | পফ | -30 | dBm | |||
| অপটিক্যাল বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | |||
| আপেক্ষিক তীব্রতা গোলমাল | রিন | -128 |
dB/H জেড |
1 | ||
| অপটিক্যাল রিটার্ন লস টলারেন্স | 12 | dB | ||||
| রিসিভার | ||||||
| অপটিক্যাল সেন্টার তরঙ্গদৈর্ঘ্য CH1 | λ | 882 | 900 | 918 | nm | |
| অপটিক্যাল সেন্টার তরঙ্গদৈর্ঘ্য CH2 | λ | 832 | 850 | 868 | nm | |
| চ্যানেল প্রতি রিসিভার সংবেদনশীলতা | আর | -11 | dBm | |||
| সর্বোচ্চ ইনপুট পাওয়ার | পৃMAX | +0.5 | dBm | |||
| রিসিভার প্রতিফলন | আরআরএক্স | -12 | dB | |||
| LOS De-Assert | LOSডি | -14 | dBm | |||
| LOS দাবি | LOSক | -30 | dBm | |||
| LOS হিস্টেরেসিস | LOSএইচ | 0.5 | dB | |||
বিঃদ্রঃ
1. 12dB প্রতিফলন
সামঞ্জস্য
Gigaopto 100G পর্যন্ত সম্পূর্ণ পরিসরের অপটিক্যাল ট্রান্সসিভার তৈরি এবং স্টক করে।আমাদের সমস্ত অপটিক্যাল ট্রান্সসিভার মডিউল টার্গেট সুইচ এনভায়রনমেন্টের সাথে সামঞ্জস্যের জন্য মান-পরীক্ষিত এবং সিসকো, ব্রোকেড, এইচপি, জুনিপার, এইচডব্লিউ, আলকাটেল-লুসেন্ট, এক্সট্রিম, অ্যারিস্টা, ফোর্স 10, ডি-লিঙ্কের মতো প্রধান ব্র্যান্ডগুলির সাথে 100% সামঞ্জস্যপূর্ণ। , 3Com, ইত্যাদি এবং 3 বছরের ওয়ারেন্টি অফার করে৷
এই GTQ-B08A4-02DC 40G SR BD ট্রান্সসিভারের জন্য, অনুগ্রহ করে P/N চিঠিপত্রের সারণী দেখুন।আপনি আরো সামঞ্জস্য প্রয়োজন হলে, আমাদের জানাতে দ্বিধা করবেন না দয়া করে.
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশ সংখ্যা | ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTQ-B08A4-02DC | আরিস্তা | QSFP-40G-SRBD |
| সিসকো | QSFP-40G-SR-BD | জুনিপার | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
যান্ত্রিক মাত্রা
আমাদের 40GBASE ট্রান্সসিভার সিরিজের আরও জন্য, অনুগ্রহ করে নিম্নলিখিত ফর্মটি পড়ুন
| P/N | বর্ণনা | পৌঁছানো | TX/RX | TX পাওয়ার (dBm) | Rx সেন্স। (dBm) | সংযোগকারী |
| GTQ-M85A4-02DC | 40G SR4 | 150 মি | 850nm VCSEL/PIN | -7.6~2.4 | <-9.5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150 মি | 850/900nm VCSEL/PIN | -4~5 | <-11 | এলসি |
| GTQ-B08A4-04DC | 40G eSR4 | 300 মি | 850nm VCSEL/PIN | -7.5~0 | <-9.9 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1.4 কিমি | 1310nm FP/PIN | -5.5~+1.5 | <-11.5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150মি/2কিমি | 1310nm DFB/PIN | -7~4.3/-10~2.3 | <-10/<-13.7 | এলসি |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2 কিমি | CWDM DFB/PIN | -7~2.3 | <-11.5 | এলসি |
| GTQ-M13A4-10DC | 40G LR4 | 10 কিমি | CWDM DFB/PIN | -7~2.3 | <-11.5 | এলসি |
| GTQ-M13A4-10DC | 40G PSM4 | 10 কিমি | 1310nm DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20 কিমি | CWDM DFB/PIN | -4.5~2.3 | <-12.5 | এলসি |
| GTQ-B13A4-40DC | 40G ER4 | 40 কিমি | CWDM DFB/APD | -2.7~4.5 | <-২১.২ | এলসি |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2 কিমি | 1310nm DFB/PIN | -6~-1 | <-14.4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30 কিমি | CWDM DFB/APD | -3.7~4.5 | <-18 | এলসি |
