পণ্যের বিবরণ:
|
| পণ্যের নাম: | সিসকো সামঞ্জস্যপূর্ণ ট্রান্সসিভার | ডেটা-রেট: | 10.3125Gbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1270~1610NM | সংক্রমণ: | 10 কিমি |
| অপটিক্যাল বাজেট: | 10dB | আবেদন: | ডেটা সেন্টার, 10G ইথারনেট |
| বিশেষভাবে তুলে ধরা: | 1610nm Cisco অপটিক্যাল ট্রান্সসিভার,SMF সিসকো অপটিক্যাল ট্রান্সসিভার,10km সিসকো সামঞ্জস্যপূর্ণ ট্রান্সসিভার |
||

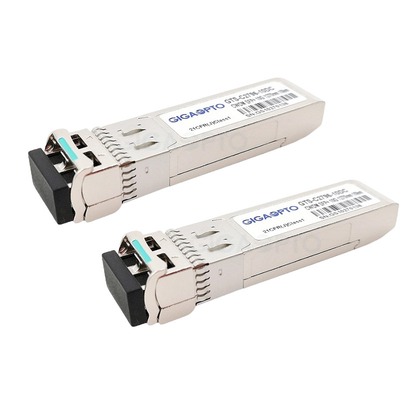

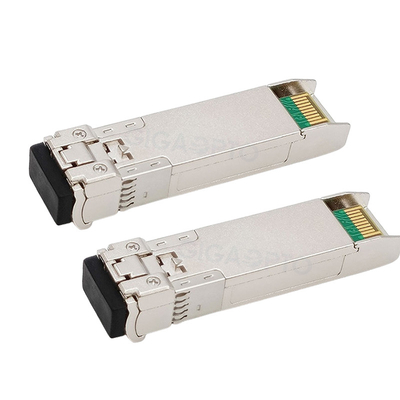

10Gbps SFP+ 1270~1610nmসিসকো সামঞ্জস্যপূর্ণঅপটিক্যাল ট্রান্সসিভটাকাSMF 10 কিমিজন্যCWDM-SFP10G-xx-10
10G SFP+ CWDM LR (1270~1610)nm সিরিজের পণ্যের বিবরণ
এই হট-প্লাগেবল 10Gbps Cisco CWDM-SFP10G-xx-10 সামঞ্জস্যপূর্ণ ট্রান্সসিভার মাল্টিপ্লেক্সড অপটিক্যাল নেটওয়ার্কগুলির জন্য একটি উচ্চ ক্ষমতা, উচ্চ ব্যান্ডউইথ যোগাযোগ সমাধান প্রদান করে।এই CWDM SFP+ ট্রান্সসিভার মডিউলটি 10 গিগাবিট ইথারনেট লিঙ্কের জন্য 10km পর্যন্ত ডুয়াল-স্ট্র্যান্ড সিঙ্গেল-মোড ফাইবারের জন্য ডিজাইন করা হয়েছে।
এটি একটি অত্যন্ত নির্ভরযোগ্য CWDM DFB ট্রান্সমিটার এবং একটি ডুপ্লেক্স এলসি অপটিক্যাল সংযোগকারীতে পিন ফটো-ডিটেক্টর বৈশিষ্ট্যযুক্ত।প্রতিটি ধাপ 20nm সহ 1270nm থেকে 1610nm পর্যন্ত 18টি কেন্দ্র তরঙ্গদৈর্ঘ্য উপলব্ধ।10 ডিবি একটি গ্যারান্টিযুক্ত সর্বনিম্ন অপটিক্যাল লিঙ্ক বাজেট দেওয়া হয়।
CWDM-SFP10G-xx-10 ট্রান্সসিভার SFF-8431, SFF-8432 এবং IEEE 802.3ae 10GBASE-LR এবং 10G ফাইবার চ্যানেলের সাথে সঙ্গতিপূর্ণ।ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি একটি 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে উপলব্ধ, যেমনটি SFF-8472 এ উল্লেখ করা হয়েছে।
কার্যকরী স্পেসিফিকেশন
| সামঞ্জস্যপূর্ণ ব্র্যান্ড | সিসকো | P/N(অংশ নং) | CWDM-SFP10G-xx-10 |
| বিক্রেতা | গিগাওপ্টো | ডেটা রেট (Gbps) | 10.3 Gb/s |
| তরঙ্গদৈর্ঘ্য | 1270nm~1610nm | পৌঁছানো | 10 কিমি |
| ইন্টারফেস | ডুয়াল এলসি | আমি আজ খুশি | G.652 SMF |
| ট্রান্সমিটার | CWDM DFB | রিসিভার | পিন |
| ভোল্টেজ সরবরাহ | 3.3V | Rx সংবেদনশীলতা | <-14.4dBm |
| TX আউটপুট পাওয়ার (dBm) | -6~+0.5dBm | স্যাচুরেশন ইনপুট পাওয়ার | <0.5 dBm |
| পাওয়ার বাজেট (dB) | 8.4 ডিবি | বিলুপ্তির অনুপাত | >3.5 ডিবি |
| বিদ্যুৎ অপচয় | <1.0 ওয়াট | তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| DOM/DDM | সমর্থন | OEM/ODM | সমর্থিত |
তথ্য বিন্যাস
| অংশ সংখ্যা | বর্ণনা | CWDM/ CH | পৌঁছান (KM) | সংযোগকারী | ল্যাচ কালার |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10 কিমি | এলসি ডুপ্লেক্স | রক্তবর্ণ আলো |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10 কিমি | এলসি ডুপ্লেক্স | আকাশী নীল |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10 কিমি | এলসি ডুপ্লেক্স | হলুদ সবুজ |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10 কিমি | এলসি ডুপ্লেক্স | হলুদ ওচার |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10 কিমি | এলসি ডুপ্লেক্স | গোলাপী |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10 কিমি | এলসি ডুপ্লেক্স | বেইজ |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10 কিমি | এলসি ডুপ্লেক্স | সাদা |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10 কিমি | এলসি ডুপ্লেক্স | সিলভার |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10 কিমি | এলসি ডুপ্লেক্স | কালো |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10 কিমি | এলসি ডুপ্লেক্স | হলুদ কমলা |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10 কিমি | এলসি ডুপ্লেক্স | ধূসর |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10 কিমি | এলসি ডুপ্লেক্স | ভোলেট |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10 কিমি | এলসি ডুপ্লেক্স | নীল |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10 কিমি | এলসি ডুপ্লেক্স | সবুজ |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10 কিমি | এলসি ডুপ্লেক্স | হলুদ |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10 কিমি | এলসি ডুপ্লেক্স | কমলা |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10 কিমি | এলসি ডুপ্লেক্স | লাল |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10 কিমি | এলসি ডুপ্লেক্স | বাদামী |
বৈশিষ্ট্য
আবেদন
স্ট্যান্ডার্ড
অপটিক্যাল বৈশিষ্ট্য
| অপটিক্যাল ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| গড় আউটপুট শক্তি | পৃআউট | -6 | 0.5 | dBm | |||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | λc-6 | λc | λc+7.5 | nm | 1 | |
| স্পেকট্রাম প্রস্থ (-20dB) | ∆λ | 1 | nm | ||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | -128 | dB/Hz | ||||
| অপটিক্যাল রিটার্ন লস | 12 | dB | |||||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 3.2 | dB | ||||
| ট্রান্সমিটার বন্ধ পাওয়ার | পৃবন্ধ | -45 | dBm | ||||
| আউটপুট আই ডায়াগ্রাম | IEEE802.3ae মেনে চলে | ||||||
| অপটিক্যাল রিসিভার বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1620 | nm | |||
| রিসিভার সংবেদনশীলতা | পৃসেন | -14.4 | dBm | 2 | |||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | পৃSAT | 0.5 | dBm | ||||
| রিসিভার প্রতিফলন | -12 | dB | |||||
| LOS ডি-অ্যাসার্ট লেভেল | LOSD | -17 | dBm | ||||
| LOS অ্যাসার্ট লেভেল | লোসা | -30 | dBm | ||||
| LOS হিস্টেরেসিস | HYS | 0.5 | 6 | dB | |||
নোট 1.ITU-T G.694.2 CWDM তরঙ্গদৈর্ঘ্য 1270nm থেকে 1610nm পর্যন্ত, প্রতিটি ধাপ 20nm।
নোট 2.একটি PRBS 2 দিয়ে পরিমাপ করা হয়31-1 টেস্ট প্যাটার্ন, @10.3125Gbps, BER<10-12.
