পণ্যের বিবরণ:
|
| পণ্য: | 100GBASE SWDM4 | তারিখের হার: | 100Gb/s |
|---|---|---|---|
| ফর্ম ফ্যাক্টর: | QSFP28 | দূরত্ব: | 150m@OM5/100m@OM4/75m@OM3 |
| সংযোগকারী: | এলসি ডুপ্লেক্স | উপাদান: | VCSEL + PIN |
| কীওয়ার্ড: | 100G QSFP28 SWDM4, SWDM4 মডিউল | ||
| বিশেষভাবে তুলে ধরা: | 850nm MMF ট্রান্সসিভার,100GBASE-SWDM4 MMF ট্রান্সসিভার,940nm 100G QSFP28 ট্রান্সসিভার |
||
খএকটি শিল্প মাল্টি-স্ট্যান্ডার্ড চুক্তি (SWDM-MSA) এর ভিত্তিতে, গost কার্যকরভাবে ব্যান্ডউইথ25G থেকে 100G তে আপগ্রেড করা হচ্ছেবিদ্যমান পরিবর্তন ছাড়াইতন্তু
বর্ণনা

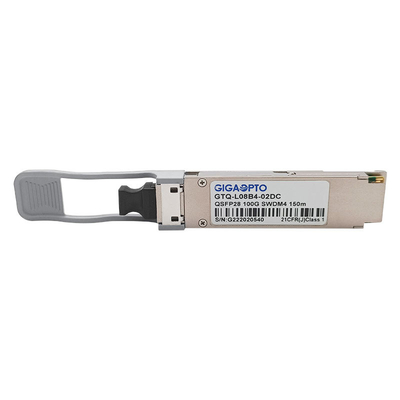

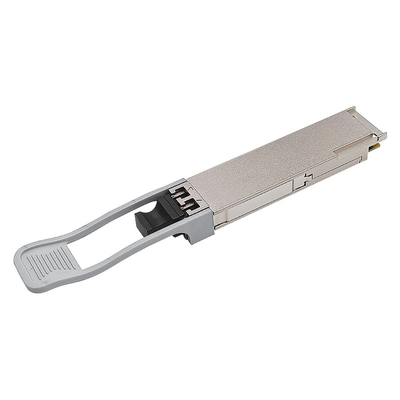

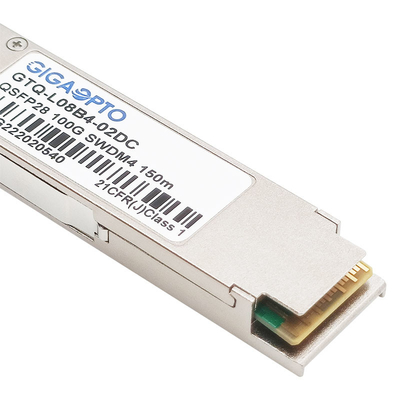

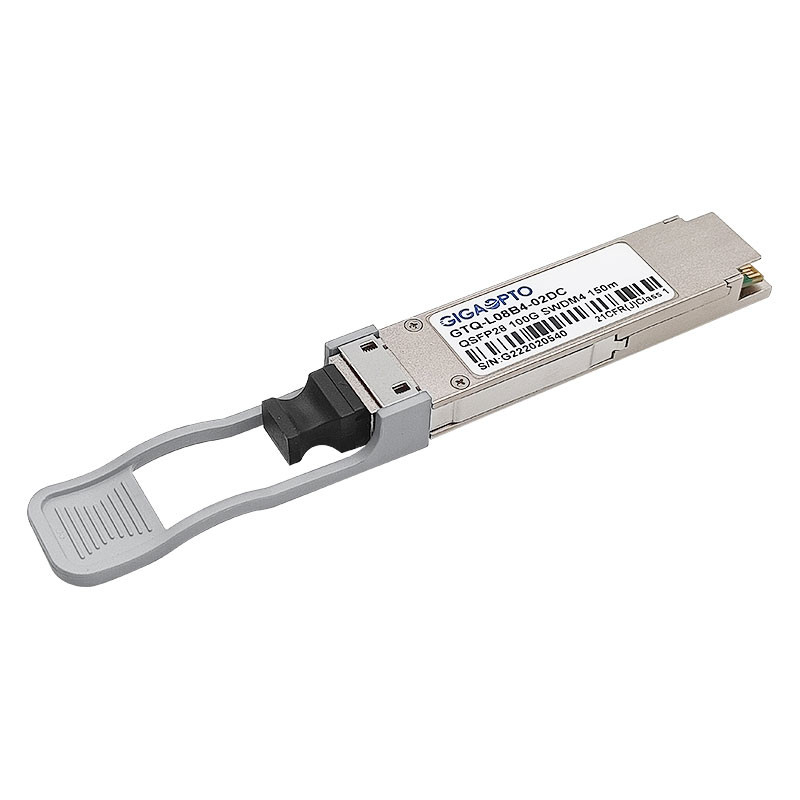

Gigaopto-এর GTQ-L08B4-02DC হল এক ধরনের প্লাগেবল অপটিক্যাল ট্রান্সসিভার SWDM (শর্ট ওয়েভলেংথ ডিভিশন মাল্টিপ্লেক্স) প্রযুক্তি ব্যবহার করে মাল্টিমোড ফাইবারের সাথে কাজ করে, 25.78Gbps/লেনে 850-940nm অঞ্চলে 4টি চ্যানেল প্রদান করে, যা একটি মাল্টিপল 100-এর বেশি সাইন ট্রান্সমিট করতে পারে। একটি LC সংযোগকারী সহ ডুপ্লেক্স মাল্টিমোড ফাইবার, OM3/100m-এ OM4/150m-এ OM5-এ সর্বাধিক 75m পর্যন্ত ট্রান্সমিশন৷
ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি একটি I2C ইন্টারফেসের মাধ্যমে উপলব্ধ, যেমন QSFP28 MSA দ্বারা নির্দিষ্ট করা হয়েছে৷
স্পেসিফিকেশন
| পণ্যের নাম | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| প্যাকেজের প্রকারভেদ | QSFP28 | ডেটা-রেট | 103.12Gbps (4×25.78Gbps) |
| লিঙ্ক দূরত্ব | 150m@OM5/100m@OM4/75m@OM3 | তারের ধরন | মাল্টিমোড ফাইবার |
| তরঙ্গদৈর্ঘ্য (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | সংযোগকারী | এলসি ডুপ্লেক্স |
| পাওয়ার সাপ্লাই ভোল্টেজ | +3.3V (সাধারণ) | শক্তি খরচ | ≤ 3.5W |
| ট্রান্সমিটারের ধরন | SWDM VCSEL | রিসিভার টাইপ | পিন |
| প্রতি লেনে TX পাওয়ার | -5.5 ~ +3dBm | রিসিভার সংবেদনশীলতা | < -3.4dBm |
| বিলুপ্তির অনুপাত | > 2dB | মডুলেশন বিন্যাস | NRZ |
| পরিবেশ | অপারেটিং: 0 থেকে 70 ডিগ্রি সেলসিয়াস | DOM/DDM | সমর্থন |
| সঞ্চয়স্থান: -40°C থেকে 85°C | ওয়ারেন্টি | 3 বছর | |
| প্রোটোকল | 100G ইথারনেট, MSA অনুগত | ||
বৈশিষ্ট্য
অ্যাপ্লিকেশন
অপটিক্যাল বৈশিষ্ট্য
| ট্রান্সমিটার প্যারামিটার | লেন | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| সিগন্যালিং রেট, প্রতিটি লেন | 25.78125±100ppm | Gb/s | ||||
|
লেন তরঙ্গদৈর্ঘ্য পরিসীমা |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 ৮৮৮ 918 948 |
nm |
||
| মডুলেশন বিন্যাস | NRZ | |||||
| যেকোনো দুই লেনের মধ্যে লঞ্চের শক্তির পার্থক্য | 4.5 | dBm | ||||
| RMS বর্ণালী প্রস্থ | 0.59 | nm | 1 | |||
| অপটিক্যাল মডুলেশন এমপ্লিটিউড (ওএমএ), প্রতিটি লেন | -5.5 | 3 | dBm | 2 | ||
| লেন প্রতি গড় লঞ্চ পাওয়ার @ TX অফ স্টেট | -30 | dBm | ||||
|
OMA বিয়োগ TDEC-এ পাওয়ার চালু করুন |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
ট্রান্সমিটার এবং ডিসপারসন আই ক্লোজার |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
dB |
3 |
||
| বিলুপ্তির অনুপাত | 2 | dB | ||||
| অপটিক্যাল রিটার্ন লস টলারেন্স | 12 | dB | ||||
| ঘেরা ফ্লাক্স |
19 um এ ≥86% ≤30% 4.5 um এ |
4 | ||||
|
ট্রান্সমিটার আই মাস্ক সংজ্ঞা {X1, X2, X3, Y1, Y2, Y3} হিট অনুপাত 1.5x10-3 প্রতি নমুনা হিট |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
মন্তব্য: 1. RMS বর্ণালী প্রস্থ হল বর্ণালীর আদর্শ বিচ্যুতি। 2. একটি কমপ্লায়েন্ট ট্রান্সমিটারের জন্য OMA-এর আদর্শ সর্বনিম্ন মান হল 'OMA বিয়োগ TDEC, প্রতিটি লেন (মিনিট)' প্লাস 'TDEC'-এর প্রকৃত মান, কিন্তু কমপক্ষে 'OMA'-এর মান সহ প্রতিটি লেন (মিনিট) )'। 3. TDEC পরিমাপ করা TDECm থেকে 3.6 পদ্ধতি ব্যবহার করে গণনা করা হয়।সমস্ত লেনের জন্য 12.6 GHz ব্যান্ডউইথ রেফারেন্স রিসিভার ব্যবহার করে IEEE 802.3 ধারা 95.8.5-এর পদ্ধতি অনুসরণ করে TDECm পরিমাপ করা হয়। 4. যদি IEC 61280-1-4 অনুসারে A1a.2 টাইপ বা A1a.3 50 um ফাইবার টাইপ করা হয়। |
||||||
| রিসিভার প্যারামিটার | লেন | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| সিগন্যালিং রেট, প্রতিটি লেন | 25.78125±100ppm | Gb/s | ||||
|
লেন তরঙ্গদৈর্ঘ্য পরিসীমা |
Lane0 Lane1 Lane2 লেন ৩ |
844 874 904 934 |
858 ৮৮৮ 918 948 |
nm |
||
| মডুলেশন বিন্যাস | NRZ | |||||
| ক্ষতি থ্রেশহোল্ড | 4.4 | dBm | ||||
|
গড় রিসিভ পাওয়ার, প্রতিটি লেন |
Lane0 Lane1 Lane2 লেন ৩ |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| রিসিভার পাওয়ার, প্রতিটি লেন (ওএমএ) | 3 | dBm | ||||
| রিসিভার প্রতিফলন | -12 | dB | ||||
|
আনস্ট্রেসড রিসিভার সংবেদনশীলতা (ওএমএ) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0.5 | dBm | ||||
|
1. 5E-5 (প্রি FEC) এর BER-এ চাপবিহীন সংবেদনশীলতা |
||||||
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক ইনপুট সংকেত বৈশিষ্ট্য (TP1) | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| লেন প্রতি সংকেত হার (পরিসীমা) | 25.78125 ± 100 পিপিএম | জিবিডি | ||
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | সমীকরণ (83E–5) | dB | ||
| সাধারণ মোড ইনপুট রিটার্ন ক্ষতির পার্থক্য | সমীকরণ (83E–6) | dB | ||
| ডিফারেনশিয়াল সমাপ্তি অমিল | 10 | % | ||
| মডিউল জোর ইনপুট পরীক্ষা | 83E3.4.1 দেখুন | |||
| ডিফারেনশিয়াল pk-pk ইনপুট ভোল্টেজ সহনশীলতা | 900 | mV | ||
| ডিসি সাধারণ মোড ভোল্টেজ | -350 | 2850 | mV | |
| একক শেষ ভোল্টেজ সহনশীলতা পরিসীমা | -0.4 | 3.3 | ভি | |
| রিসিভার বৈদ্যুতিক আউটপুট সংকেত বৈশিষ্ট্য (TP4) | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| লেন প্রতি সংকেত হার (পরিসীমা) | 25.78125 ± 100 পিপিএম | জিবিডি | ||
| এসি কমন-মোড আউটপুট ভোল্টেজ (RMS) | 17.5 | mV | ||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ | 900 | mV | ||
| চোখের প্রস্থ | 0.57 | UI | ||
| চোখের উচ্চতা, পার্থক্য | 228 | mV | ||
| উল্লম্ব চোখ বন্ধ | 5.5 | dB | ||
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | সমীকরণ (83E–2) | dB | ||
| কমন টু ডিফারেনশিয়াল মোড কনভার্সন রিটার্ন লস | সমীকরণ (83E–3) | dB | ||
| ডিফারেনশিয়াল সমাপ্তি অমিল | 10 | % | ||
| স্থানান্তর সময় (20% থেকে 80%) | 12 | পুনশ্চ | ||
| ডিসি সাধারণ মোড ভোল্টেজ | -350 | 2850 | mV | |
যান্ত্রিক মাত্রা
ইউনিট: মিমি,
