পণ্যের বিবরণ:
|
| পণ্যের নাম: | 32GFC LW ট্রান্সসিভার | প্যাকেজিং: | SFP28 |
|---|---|---|---|
| ডেটা রেট (জিবিপিএস): | 32 জিবিপিএস | তরঙ্গদৈর্ঘ্য: | 1310nm |
| দূরত্ব: | 10 কিমি | অপটিক্যাল উপাদান: | ডিএফবি/পিন |
| ইন্টারফেস: | ডুয়াল-এলসি | কীওয়ার্ড: | 32GFC LW ফাইবার চ্যানেল ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | SFP28 ফাইবার চ্যানেল ট্রান্সসিভার,1310nm ফাইবার চ্যানেল ট্রান্সসিভার,SMF 32G FC |
||

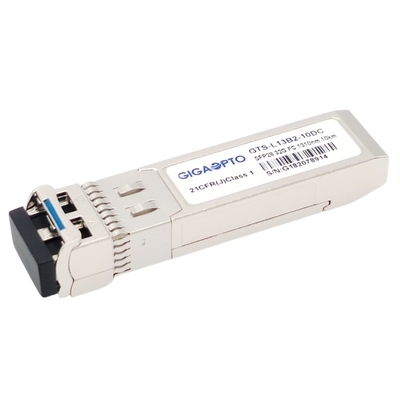

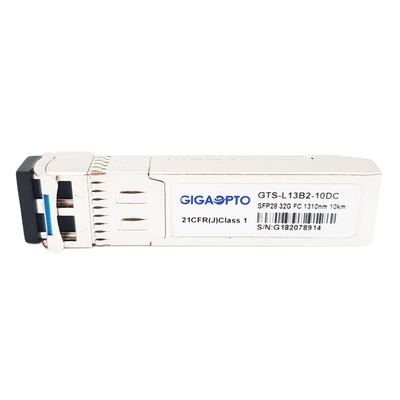

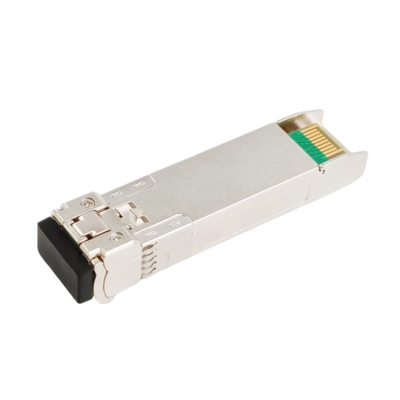

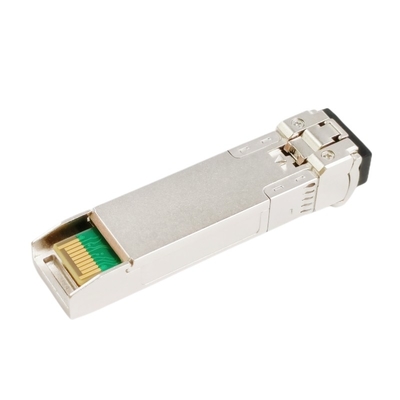

32G SMF 1310nm 10 কিমি ফাইবার চ্যানেল SFP28 ট্রান্সসিভার মডিউল LC DOM
বর্ণনা
এই 32GFC SFP28 LW হল একটি একক চ্যানেল, 32GFC এবং 25G ইথারনেট অ্যাপ্লিকেশনের জন্য হট প্লাগেবল ট্রান্সসিভার।এটি 1310nm নামমাত্র তরঙ্গদৈর্ঘ্যে কাজ করে এবং 8G/16G/32G ফাইবার চ্যানেল (FC) এবং 25G ইথারনেট সমর্থন করে, স্টোরেজ এরিয়া নেটওয়ার্ক (SAN) এর জন্য উপযোগী, ডেটা সেন্টার সিঙ্গেল মোড ফাইবারের উপর 10km পর্যন্ত লিঙ্ক করে।
ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি 1310nm DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
32G ফাইবার চ্যানেল (32GFC) লং ওয়েভলেংথ ফাইবার ট্রান্সসিভার DDM/DOM অপটিক্যাল ডায়াগনস্টিকসকে সমর্থন করে যা বর্তমান অপারেটিং অবস্থা সম্পর্কে রিয়েল-টাইম ডায়াগনস্টিক তথ্য প্রদান করে।
এটি SFF-8431 এবং SFF-8472 মাল্টি সোর্স এগ্রিমেন্ট (MSA), RoHS, 32G ফাইবার চ্যানেল (28.05 Gbps), 16G ফাইবার চ্যানেল (14.025Gbps), 8G ফাইবার চ্যানেল (8.5 Gbps) স্পেসিফিকেশনের সাথে সম্পূর্ণভাবে সঙ্গতিপূর্ণ।
স্পেসিফিকেশন
| পণ্য | 32GFC LW | অংশ সংখ্যা | GTS-L13B2-10DC |
| ফর্ম ফ্যাক্টর | SFP28 | সর্বোচ্চ ডেটা রেট | 28.05 জিবিপিএস |
| তরঙ্গদৈর্ঘ্য | 1310nm | সর্বোচ্চ তারের দূরত্ব | 10 কিমি |
| সংযোগকারী | ডুপ্লেক্স এলসি | মিডিয়া | এমএমএফ |
| ট্রান্সমিটারের ধরন | ডিএফবি | রিসিভার টাইপ | পিন |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | পাওয়ার সাপ্লাই কারেন্ট | <400mA |
| TX পাওয়ার | -7~2dBm | রিসিভার সংবেদনশীলতা | <-11.6dBm |
| বিলুপ্তির অনুপাত | > 4dB | রিসিভার ওভারলোড | <2dBm |
| তাপমাত্রা সীমা | 0 থেকে 70°C (32 থেকে 158°F) | ওয়ারেন্টি | 3 বছর |
| OEM/ODM | সমর্থিত | ডিজিটাল ডায়াগনস্টিক মনিটরিং | সমর্থন |
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1270 | 1310 | 1350 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | dB | |||
| গড় আউটপুট শক্তি | পৃআউট | -7 | 2 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 4 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 180 | 850 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | ||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | |||
| স্বাভাবিক | 0 | 0.8 | ভি | ||||
| রিসিভার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1600 | nm | |||
| রিসিভার সংবেদনশীলতা | -11.6 | dBm | 3 | ||||
| রিসিভার ওভারলোড | 2 | dBm | 3 | ||||
| LOS De-Assert | LOSডি | -15 | dBm | ||||
| LOS দাবি | LOSক | -30 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভিআউট | 300 | 900 | mV | 4 | ||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 231-1 টেস্ট প্যাটার্ন @25.08Gps, BER ≤1×10-6 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
সামঞ্জস্য
গিগাওপ্টোর সবGTS-L13B2-10DCঅপটিক্যাল ট্রান্সসিভার মডিউলগুলি ওপেন সোর্সড, মূলধারার ডিভাইসগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ হওয়ার জন্য কোড করা যেতে পারে, অনুগ্রহ করে নিম্নলিখিত ফর্মটি পড়ুন, আরও পণ্য সামঞ্জস্যের জন্য, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন৷
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশ সংখ্যা | ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| সিসকো | DS-SFP-FC32G-LW | ব্রোকেড | XBR-000238 |
