পণ্যের বিবরণ:
|
| পণ্যের নাম: | 32GFC SW ট্রান্সসিভার | ফর্ম ফ্যাক্টর: | SFP28 |
|---|---|---|---|
| ডেটা রেট (জিবিপিএস): | 28.05 জিবিপিএস | তরঙ্গদৈর্ঘ্য: | 850nm |
| দূরত্ব: | 100 মি | অপটিক্যাল উপাদান: | ভিসিএসইএল/পিন |
| ইন্টারফেস: | ডুয়াল এলসি | কীওয়ার্ড: | 32G ফাইবার চ্যানেল, 32G SW 100m ট্রান্সসিভার মডিউল |
| বিশেষভাবে তুলে ধরা: | 32GFC SFP28 ট্রান্সসিভার মডিউল,850nm SFP28 ট্রান্সসিভার মডিউল,32G ফাইবার চ্যানেল |
||

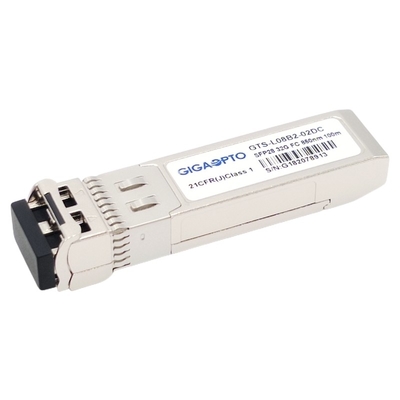

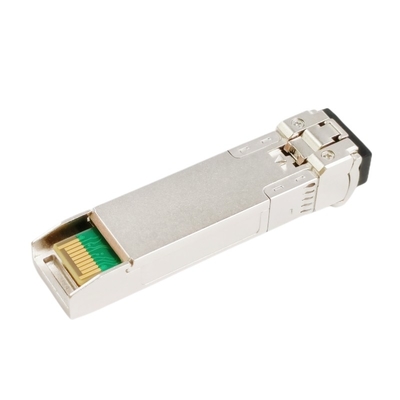

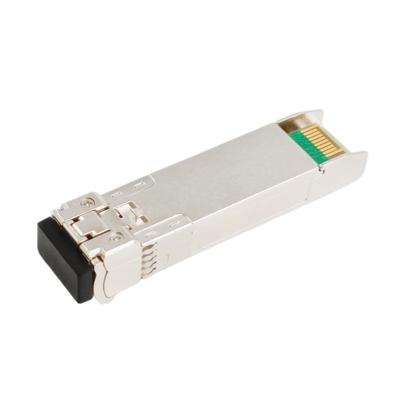

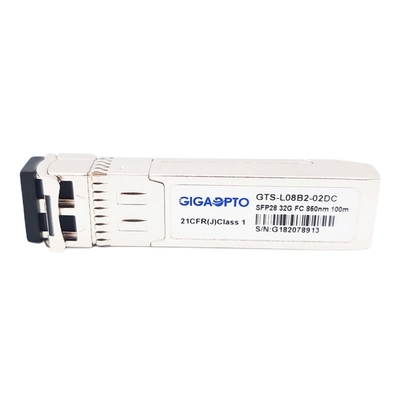

স্টোরেজ এরিয়া নেটওয়ার্কের জন্য 32GFC SW 100m ট্রান্সসিভার
বর্ণনা
এই 32GFC SW ট্রান্সসিভারগুলি 8G/16G/32G ফাইবার চ্যানেল (8GFC/16GFC/32GFC) স্বল্প পৌঁছানোর অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
একটি নির্ভরযোগ্য 850nm VCSEL লেজার ট্রান্সমিটার সহ বৈশিষ্ট্যযুক্ত, একটি উচ্চ সংবেদনশীল পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত, OM3 ফাইবার ব্যবহার করে 70m পর্যন্ত এবং OM4 ব্যবহার করে 100m পর্যন্ত সর্বাধিক পৌঁছানো যেতে পারে৷ সমস্ত মডিউলই স্বস্তিদায়ক শ্রেণীকে সন্তুষ্ট করে৷ নিরাপত্তার প্রয়োজনীয়তা.এটি SFP+ 20-পিন সংযোগকারীর সাথে হট প্লাগ ক্ষমতার অনুমতি দেয়।
এই 32G FC SW FC-PI-6, SFF-8472 Rev 12.2-এর সাথে সঙ্গতিপূর্ণ এবং SFF-8432 এবং SFF-8431 রেভ. 4.1-এর প্রযোজ্য অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
স্পেসিফিকেশন
| ফর্ম ফ্যাক্টর | SFP28 | সর্বোচ্চ ডেটা রেট | 28.05 জিবিপিএস |
| সাধারণতরঙ্গদৈর্ঘ্য | 850nm | সর্বোচ্চসংক্রমণ | 100 মি |
| সংযোগকারীটাইপ | ডুয়াল এলসি | মিডিয়াটাইপ | এমএমএফ |
| ট্রান্সমিটারের ধরন | VCSEL 850nm | রিসিভার টাইপ | পিন |
| TX পাওয়ার | -8.4~2.4dBm | রিসিভার সংবেদনশীলতা | <-10dBm |
| বিলুপ্তির অনুপাত | >2.0 ডিবি | ওভারলোড | > 2.4 dBm |
| অপারেটিংতাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) | ওয়ারেন্টিসময় | 3 বছর |
| ডিডিএমআই | সমর্থিত | প্রোটোকল | MSA অনুগত |
| শক্তি খরচ | <1W | ই এম | সমর্থিত |
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 840 | 850 | 860 | nm | ||
| বর্ণালী প্রস্থ (RMS) | Δλ | 0.6 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | - | - | - | dB | ||
| গড় আউটপুট শক্তি | পৃআউট | -8.4 | 2.4 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 2.0 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 180 | 950 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | ||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | |||
| স্বাভাবিক | 0 | 0.8 | ভি | ||||
| রিসিভার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 840 | 850 | 860 | nm | ||
| রিসিভার সংবেদনশীলতা | -10 | dBm | 3 | ||||
| রিসিভার ওভারলোড | 2.4 | dBm | 3 | ||||
| LOS De-Assert | LOSডি | -13 | dBm | ||||
| LOS দাবি | LOSক | -30 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | 4 | dB | ||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভিআউট | 500 | 700 | 900 | mV | 4 | |
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
মন্তব্য:
1. অপটিক্যাল শক্তি MMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 231-1 টেস্ট প্যাটার্ন @28.05Gbps, BER ≤1E-6 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
সামঞ্জস্য
Gigaopto এর অপটিক্যাল ট্রান্সসিভারগুলি সমস্ত প্রধান সুইচ ব্র্যান্ডের সাথে 100% সামঞ্জস্যপূর্ণ এবং OEM ডিভাইসগুলির ক্ষতি করবে না।
আমাদের পণ্যের গুণমান এবং সামঞ্জস্যতা নিশ্চিত করার জন্য, গ্রাহকদের কাছে সরবরাহের আগে প্রতিটি পণ্য সংশ্লিষ্ট সরঞ্জামগুলিতে সাবধানে পরীক্ষা করা হয়।
এই GTS-L08B2-02DC সামঞ্জস্যের জন্য, অনুগ্রহ করে P/N চিঠিপত্রের সারণী দেখুন।আপনি যে ব্র্যান্ড এবং অংশ নম্বরটি খুঁজছেন তা যদি নীচে তালিকাভুক্ত না থাকে, তাহলে অনুগ্রহ করে আমাদের জানান এবং আমরা আপনাকে আরও বিশদ বিবরণ দিতে পেরে আনন্দিত হব।
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশ সংখ্যা | ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| সিসকো | DS-SFP-FC32G-SW | ব্রোকেড | XBR-000212 |
