পণ্যের বিবরণ:
|
| পণ্যের নাম: | SFP-8GFC-ZR | সর্বোচ্চ হার (Gbps): | 8.5Gbps |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1550NM | সর্বোচ্চ নাগাল: | 80KM |
| উপাদান: | EML/APD | সংযোগকারী/পোলিশ: | ডুপ্লেক্স এলসি/পিসি |
| টেম্প: | 0 থেকে 70 ° সে | পাওয়ার-বাজেট: | 24db |
| কীওয়ার্ড: | 8GFC ZW SFP+ ট্রান্সসিভার, 8G FC 80km 1550nm | ||
| বিশেষভাবে তুলে ধরা: | 8GFC ফাইবার চ্যানেল মডিউল,80km ফাইবার চ্যানেল মডিউল,ZW SFP+ ট্রান্সসিভার |
||

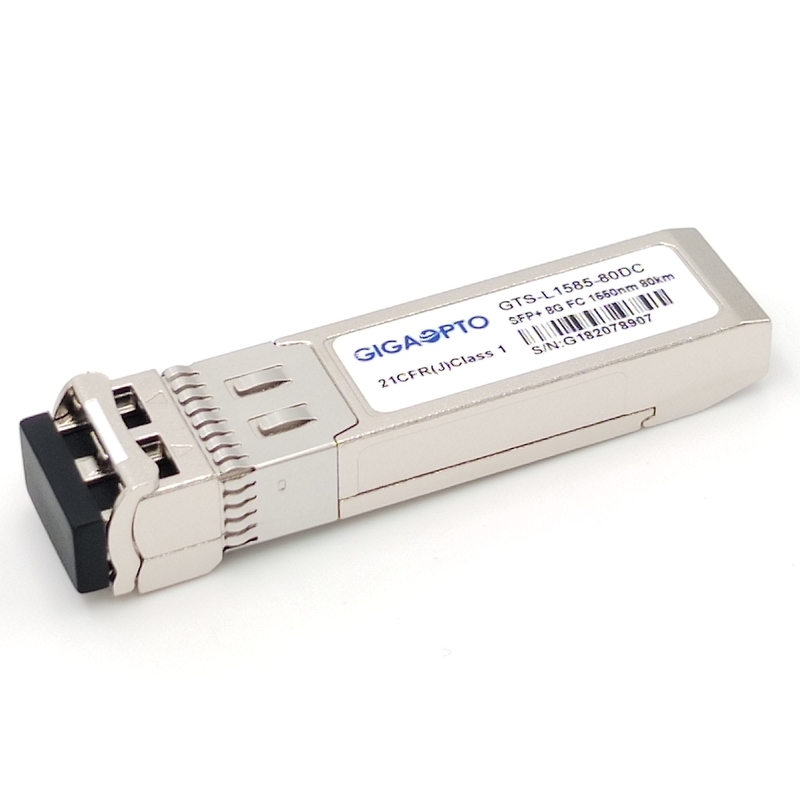

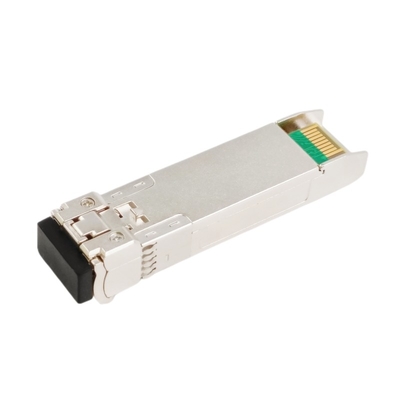

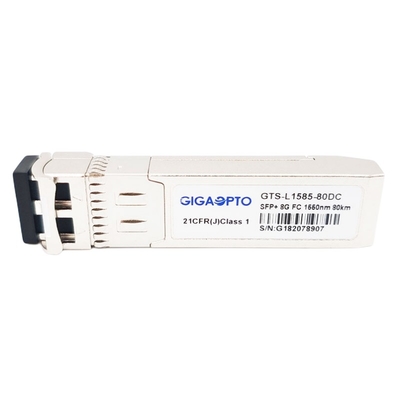

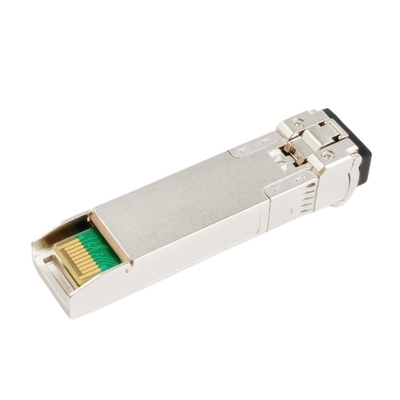

ফাইবার চ্যানেল এবং SAN এর জন্য 8GFC SFP+ 1550nm 80km অপটিক্যাল ট্রান্সসিভার মডিউল
বর্ণনা
Gigaopto এর 8GFC SFP+ অপটিক্যাল ট্রান্সসিভারGTS-L1585-80DC8Gb/s দীর্ঘ তরঙ্গ ফাইবার চ্যানেল সংযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, এটি 1550nm তরঙ্গদৈর্ঘ্য ব্যবহার করে একক-মোড ফাইবার (SMF) এর উপর 80km পর্যন্ত 8.5Gb/s থ্রুপুট প্রদান করে।
ট্রান্সমিটার বিভাগে একটি নির্ভরযোগ্য 1550nm কুলড EML লেজার রয়েছে।এবং রিসিভার বিভাগে একটি TIA এর সাথে একীভূত একটি PIN ফটোডিওড রয়েছে।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এই SFP+ ZW ট্রান্সসিভারটি SFP+ মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এবং FCIA FC-PI-4 800-SM-LC-L স্ট্যান্ডার্ডের সাথে সম্পূর্ণভাবে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে পাওয়া যায়, যেমন SFF-8472-এ উল্লেখ করা হয়েছে, যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, ট্রান্সমিটেড অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই ভোল্টেজের রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়। .
স্পেসিফিকেশন
| সামঞ্জস্যপূর্ণ ব্র্যান্ড | ব্রোকেড | শ্রেণী | ফাইবার চ্যানেল SFP |
| অংশ সংখ্যা | GTS-L1585-80DC | পাওয়ার বাজেট | 24dBm |
| ফর্মের ধরন | SFP+ | সর্বোচ্চ ডেটা রেট | 8.5Gb/s |
| তরঙ্গদৈর্ঘ্য | 1550nm | দূরত্ব | 80কিমি @ জি.652 |
| সংযোগকারী | এলসি আধার | মিডিয়া | এসএমএফ |
| ট্রান্সমিটারের ধরন | ইএমএল | রিসিভার টাইপ | এপিডি |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V | বিদ্যুত সরবরাহ | <450mA |
| TX পাওয়ার | 0~5dBm | রিসিভার সংবেদনশীলতা | <-24dBm |
| বিলুপ্তির অনুপাত | >7.0dB | রিসিভার ওভারলোড | >-7.0dBm |
| তাপমাত্রা সীমা | 0 থেকে 70°C (32 থেকে 158°F) | ওয়ারেন্টি | 3 বছর |
| OEM/ODM | সমর্থিত | ডিজিটাল ডায়াগনস্টিক | সমর্থন |
| প্রোটোকল | MSA অনুগত | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1565 | nm | |||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | |||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | dB | ||||
| গড় আউটপুট শক্তি | পৃআউট | 0 | 5.0 | dBm | 1 | |||
| বিলুপ্তির অনুপাত | ইআর | 7.0 | dB | |||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 180 | 850 | mV | 2 | |||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | |||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | ||||
| সক্ষম করুন | 0 | 0.8 | ভি | |||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | ||||
| স্বাভাবিক | 0 | 0.8 | ভি | |||||
| রিসিভার | ||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1600 | nm | ||||
| রিসিভার সংবেদনশীলতা | -24.0 | dBm | 3 | |||||
| রিসিভার ওভারলোড | -7.0 | dBm | 3 | |||||
| LOS De-Assert | LOSডি | -25.0 | dBm | |||||
| LOS দাবি | LOSক | -35 | dBm | |||||
| LOS হিস্টেরেসিস | 0.5 | dB | ||||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভিআউট | 300 | 900 | mV | 4 | |||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | ||||
| কম | 0.8 | ভি | ||||||
বিঃদ্রঃ :
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 231-1 টেস্ট প্যাটার্ন @8.5Gbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
