পণ্যের বিবরণ:
|
| পণ্যের নাম: | SFP-8GFC-40 | সর্বোচ্চ গতি (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1310nm | সর্বোচ্চ দূরত্ব: | 40 কিমি |
| সংযোগকারী: | এলসি পিসি | DDM/DOM: | সমর্থিত |
| তাপমাত্রা: | 0 থেকে 70 ° সে | OEM/ODM: | সমর্থিত |
| কীওয়ার্ড: | 8GFC SFP+ ER 1310nm 40km | ||
| বিশেষভাবে তুলে ধরা: | 8G ফাইবার চ্যানেল ট্রান্সসিভার,DOM 8G ফাইবার চ্যানেল,FC SFP+ |
||

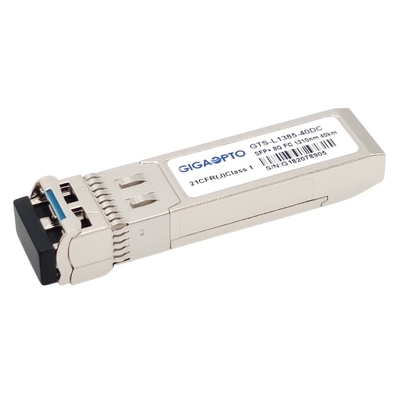

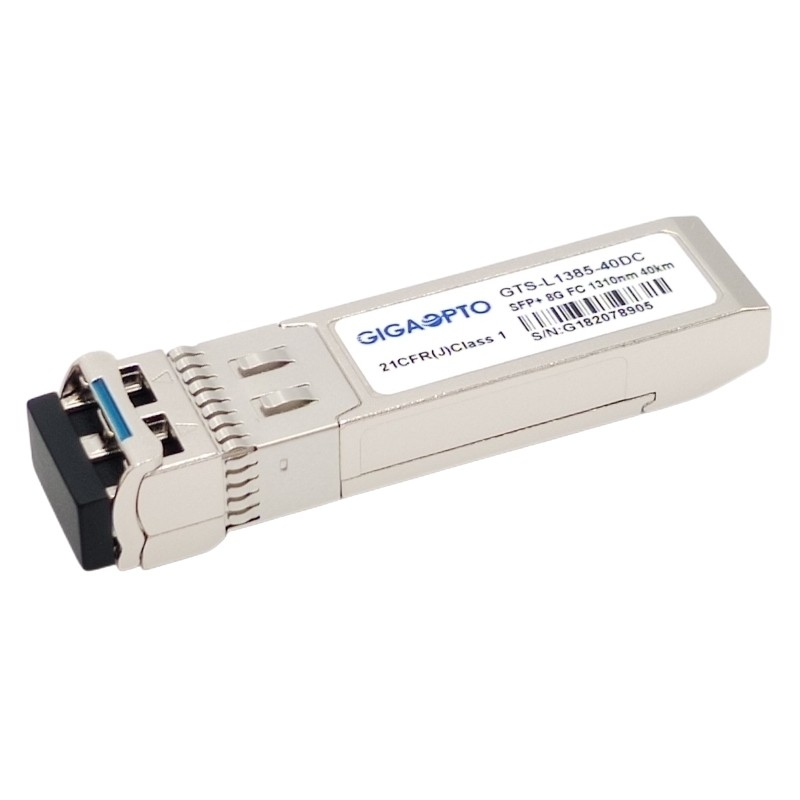

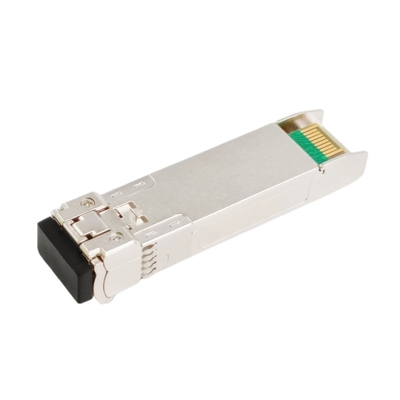

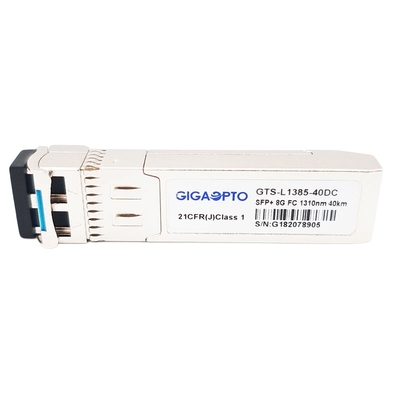

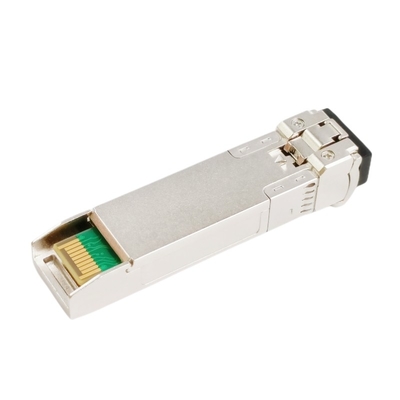

8G ফাইবার চ্যানেল (8GFC) ট্রান্সসিভার মডিউল, ব্রোকেড নেটওয়ার্ক SFP-8GFC-40 সামঞ্জস্যপূর্ণ, হট-প্লাগেবল
বর্ণনা
SFP-8GFC-40 ফাইবার চ্যানেল ট্রান্সসিভার হল ছোট ফর্ম ফ্যাক্টর প্লাগেবল মডিউল, যা 8G ফাইবার চ্যানেল (FC) সমর্থন করার জন্য ডিজাইন করা হয়েছে, একক মোড ফাইবারের উপর 40km পর্যন্ত স্টোরেজ এরিয়া নেটওয়ার্ক (SAN) লিঙ্কগুলির জন্য উপযুক্ত৷
ট্রান্সমিটার বিভাগে একটি নির্ভরযোগ্য 1310nm DFB লেজার রয়েছে।এবং রিসিভার বিভাগে একটি TIA এর সাথে একীভূত একটি PIN ফটোডিওড রয়েছে।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এই ট্রান্সসিভারটি সম্পূর্ণরূপে SFP+ মাল্টি-সোর্স চুক্তি (MSA) এবং FCIA FC-PI-4 800-SM-LC-L স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ।
ডিজিটাল অপটিক্যাল মনিটরিং (DOM) ফাংশনগুলি 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে উপলব্ধ, যেমন SFF-8472-এ উল্লেখ করা হয়েছে, যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, ট্রান্সমিটেড অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ারের মতো রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়। এবং ট্রান্সসিভার সরবরাহ ভোল্টেজ।
ফাইবার চ্যানেল অপটিক্যাল ট্রান্সসিভার হল CE/FCC/RoHS অনুগত।
স্পেসিফিকেশন
| পণ্যের নাম | SFP-8GFC-40 | শ্রেণী | ফাইবার চ্যানেল SFP |
| প্যাকেজিং | SFP+ | ব্যান্ডউইথ | 1.06Gbps ~ 8.5Gbps |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1310nm | সংক্রমণ | 40 কিমি |
| ইন্টারফেস | ডুপ্লেক্স এলসি আধার | তারের ধরন | G.652 SMF |
| ট্রান্সমিটারের ধরন | ডিএফবি লেজার | রিসিভার টাইপ | পিন |
| TX আউটপুট পাওয়ার (dBm) | 1~4dBm | রিসিভার সংবেদনশীলতা | <-15dBm |
| কারণ নির্ণয় | সমর্থন | OEM/ODM | সমর্থন |
| তাপমাত্রা সীমা | 0 থেকে 70°C (32 থেকে 158°F) | ওয়ারেন্টি | 3 বছর |
| প্রোটোকল | MSA অনুগত | ||
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পারফরম্যান্স স্পেসিফিকেশন - বৈদ্যুতিক
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |||||
| ট্রান্সমিটার | |||||||||||
| সিএমএল ইনপুট (ডিফারেনশিয়াল) | ভিন | 150 | 1200 | mVpp |
এসি জোড়া ইনপুট |
||||||
|
ইনপুট এসি কমন মোড ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
0 | 25 | mV | আরএমএস | |||||||
|
ইনপুট প্রতিবন্ধকতা (পার্থক্য) |
জিন | 85 | 100 | 115 | ওম |
রিন > 100 কোহম @ ডিসি |
|||||
|
ডিফারেনশিয়াল ইনপুট এস-প্যারামিটার |
এসডিডি11 | - | - | -10 | dB | ||||||
|
সাধারণ থেকে পার্থক্য মোড রূপান্তর |
এসসিডি11 | - | - | -10 | dB | ||||||
|
Tx_DISABLE ইনপুট ভোল্টেজ - উচ্চ |
ভি | ||||||||||
| 2 | ৩.৪৫ | ||||||||||
|
Tx_DISABLE ইনপুট ভোল্টেজ - কম |
ভি | ||||||||||
| 0 | 0.8 | ||||||||||
|
Tx_FAULT আউটপুট ভোল্টেজ - উচ্চ |
Vcc+0.3 | ভি |
io = 400µA;হোস্ট ভিসিসি |
||||||||
| 2 | |||||||||||
|
Tx_FAULT আউটপুট ভোল্টেজ - কম |
0.5 | ভি | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| রিসিভার | |||||||||||
|
CML আউটপুট (পার্থক্য) |
700 | mVpp |
এসি জোড়া আউটপুট |
||||||||
| Vout | 350 | ||||||||||
|
আউটপুট এসি কমন মোড ভোল্টেজ |
0 | 15 | mV | আরএমএস | |||||||
|
আউটপুট প্রতিবন্ধকতা (পার্থক্য) |
Zout | 90 | 100 | 110 | ওম | ||||||
|
ডিফারেনশিয়াল আউটপুট এস-প্যারামিটার |
এসডি22 | - | - | -10 | dB | ||||||
|
Rx_LOS আউটপুট ভোল্টেজ - উচ্চ |
2 | Vcc+0.3 | ভি |
lo = 400µA;হোস্ট ভিসিসি |
|||||||
|
Rx_LOS আউটপুট ভোল্টেজ - কম |
0 | 0.8 | ভি | lo = -4.0mA | |||||||
| MOD_DEF ( 2:0 ) | ভিওএইচ | 2.5 | ভি | সিরিয়াল আইডি সহ | |||||||
| VoL | 0 | 0.5 | ভি | ||||||||
পারফরম্যান্স স্পেসিফিকেশন - অপটিক্যাল
| প্যারামিটার | প্রতীক | মিন. | সাধারণ | সর্বোচ্চ | ইউনিট | ||||
| 9µm কোর ব্যাস SMF সমর্থিত দূরত্ব | 40 | কিমি | |||||||
| ডেটা রেট | 0.614 | 8.5 | জিবিপিএস | ||||||
| ট্রান্সমিটার | |||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 1290 | 1310 | 1330 | nm | ||||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||||||
| গড় আউটপুট শক্তি | পৃআউট | 1 | 4 | dBm | |||||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||||
| অফ ট্রান্সমিটারের গড় শক্তি | পৃবন্ধ | -30 | dBm | ||||||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | ||||
| TX নিষ্ক্রিয় | নিষ্ক্রিয় করুন | 2.0 | Vcc+0.3 | ভি | |||||
| সক্ষম করুন | 0 | 0.8 | |||||||
| TX ফল্ট | দোষ | 2.0 | ভিসিসি+0.3 | ভি | |||||
| স্বাভাবিক | 0 | 0.8 | |||||||
| TX দাবীর সময় অক্ষম করুন | t_off | - | - | 10 | আমাদের | ||||
| TX_DISABLE নেগেট টাইম | t_on | - | - | 1 | মাইক্রোসফট | ||||
| রিসেট শুরু করার জন্য TX_BISABLE সময় | t_রিসেট | 10 | - | - | আমাদের | ||||
|
শুরু করার সময়, অন্তর্ভুক্ত TX_FAULT এর রিসেট |
- | - | 300 | মাইক্রোসফট | |||||
| t_init | |||||||||
| TX_FAULT দোষ থেকে দাবী পর্যন্ত | t_ফল্ট | - | - | 100 | আমাদের | ||||
| টোটাল জিটার | টিজে | - | - | 0.28 | UI(pp) | ||||
| ডাটা ডিপেন্ডেন্ট জিটার | ডিডিজে | - | - | 0.1 | UI(pp) | ||||
| অসংলগ্ন জিটার | ইউজে | - | - | 0.023 | আরএমএস | ||||
| রিসিভার | |||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 1260 | 1565 | nm | |||||
| সংবেদনশীলতা | পৃমিনিট | -15 | dBm | ||||||
| রিসিভার ওভারলোড | পৃসর্বোচ্চ | 0.5 | dBm | ||||||
| অপটিক্যাল রিটার্ন লস | ওআরএল | -12 | dB | ||||||
| LOS De-Assert | LOSডি | -18 | dBm | ||||||
| LOS দাবি | LOSক | -30 | dBm | ||||||
| LOS | উচ্চ | 2.0 | ভিসিসি+0.3 | ভি | |||||
| কম | 0 | 0.8 | |||||||
মেকানিকাল স্পেসিফিকেশন
