পণ্যের বিবরণ:
|
| পণ্যের নাম: | 8GFC SFP ট্রান্সসিভার | টাইপ: | SFP+ |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1310nm | ক্যাবল রিচ: | 25 কিমি |
| উপাদান: | DFB+PIN | ইন্টারফেস: | ডুয়াল-এলসি |
| কীওয়ার্ড: | 8G ফাইবার চ্যানেল SFP+ ট্রান্সসিভার | ||
| বিশেষভাবে তুলে ধরা: | 25কিমি ফাইবার চ্যানেল ট্রান্সসিভার,ডোম ফাইবার চ্যানেল ট্রান্সসিভার,এফসি ট্রান্সসিভার |
||

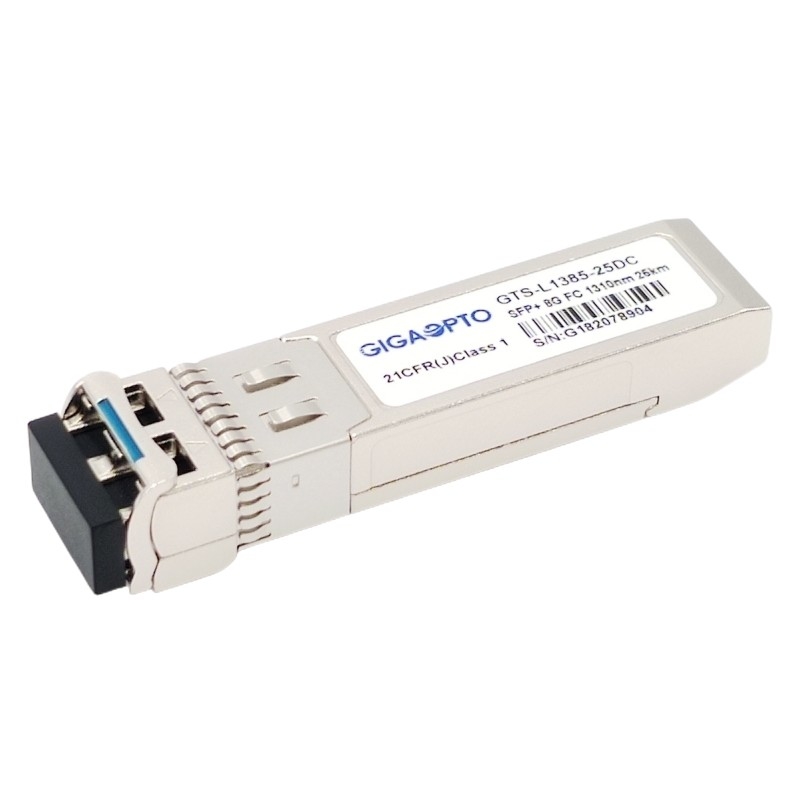

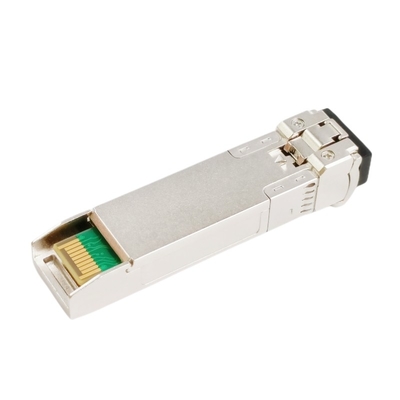

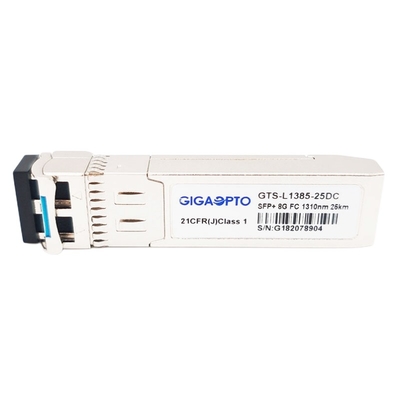

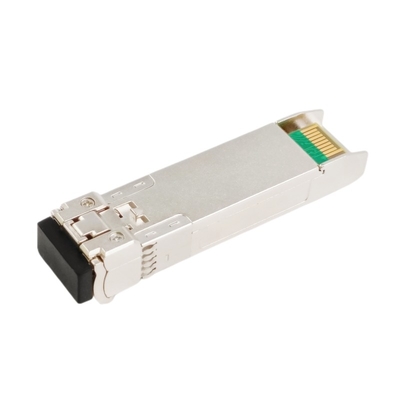

8G FC লং ওয়েভ এক্সটেন্ডেড 25KM SFP+ ট্রান্সসিভারDFB+PIN 1310nm SMF LC DOM
বর্ণনা
Gigaopto-এর 8GFC SFP+ ট্রান্সসিভার GTS-L1385-25DC 8G ফাইবার চ্যানেল (FC) সমর্থন করার জন্য ডিজাইন করা হয়েছে, দ্বৈত ফাইবারের উপর 25km পর্যন্ত স্টোরেজ এরিয়া নেটওয়ার্ক (SAN) লিঙ্কের জন্য উপযুক্ত।
ট্রান্সসিভারটি তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে সমন্বিত।সমস্ত মডিউল ক্লাস I লেজার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
এই ট্রান্সসিভারটি সম্পূর্ণরূপে SFP+ MSA চুক্তি (SFF-8431, SFF-8432, SFF-8472 ) এবং FCIA FC-PI-4 800-SM-LC-L স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ।
ডিজিটাল অপটিক্যাল মনিটরিং (DOM) ফাংশনগুলি 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে উপলব্ধ, যেমন SFF-8472-এ উল্লেখ করা হয়েছে, যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, ট্রান্সমিটেড অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ারের মতো রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়। এবং ট্রান্সসিভার সরবরাহ ভোল্টেজ।
ফাইবার চ্যানেল অপটিক্যাল ট্রান্সসিভার RoHS অনুগত এবং CE/FCC সার্টিফিকেটযুক্ত।
স্পেসিফিকেশন
| ফর্ম ফ্যাক্টর | SFP+ | ডেটা রেট(জিবিপিএস) | 8.5Gbps |
| তরঙ্গদৈর্ঘ্য | 1310nm | ফাইবারদূরত্ব | 25 কিমি |
| সংযোগকারী | ডুপ্লেক্স-এলসি | তারের ধরন | এসএমএফ |
| এলডিটাইপ | ডিএফবি | রিসিভার টাইপ | পিন |
| টিএক্সশক্তি | -1.0~+3.0dBm | আরএক্সসংবেদনশীলতা | <-16.0dBm |
| বিলুপ্তির অনুপাত | >3.5dB | ওভারলোড | >0.5dBm |
| তাপমাত্রা সীমা | 0 থেকে 70°C (32 থেকে 158°F) | ওয়ারেন্টি | 3 বছর |
| OEM/ODM | সমর্থিত | প্রোটোকল | MSA অনুগত |
| সম্মতি | IEC/EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10 এবং 1040.11, RoHS | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1270 | 1310 | 1350 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | dB | |||
| গড় আউটপুট শক্তি | পৃআউট | -1.0 | +3.0 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 180 | 850 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | ||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | |||
| স্বাভাবিক | 0 | 0.8 | ভি | ||||
| রিসিভার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1600 | nm | |||
| রিসিভার সংবেদনশীলতা | -16 | dBm | 3 | ||||
| রিসিভার ওভারলোড | 0.5 | dBm | 3 | ||||
| LOS De-Assert | LOSডি | -17 | dBm | ||||
| LOS দাবি | LOSক | -30 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভিআউট | 300 | 900 | mV | 4 | ||
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
মন্তব্য:
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 231-1 টেস্ট প্যাটার্ন @10312Mbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
সামঞ্জস্য
Gigaopto-এর সমস্ত GTS-L1385-25DC অপটিক্যাল ট্রান্সসিভার মডিউলগুলি ওপেন সোর্স, মূলধারার ডিভাইসগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ হওয়ার জন্য কোড করা যেতে পারে, আরও পণ্য সামঞ্জস্যের জন্য অনুগ্রহ করে নিম্নলিখিত ফর্মটি পড়ুন, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন৷
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশ সংখ্যা | ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTS-L1385-25DC | ব্রোকেড | XBR-000174 |
| এইচপিই | AW538A | ||
