পণ্যের বিবরণ:
|
| পণ্যের নাম: | 8G FC ট্রান্সসিভার | ফর্ম ফ্যাক্টর: | SFP+ |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 850nm | পৌঁছানো: | 300M |
| মিডিয়া: | এমএমএফ | সংযোগকারী: | এলসি |
| কীওয়ার্ড: | 8G ফাইবার চ্যানেল, SFP+ SW ট্রান্সসিভার | টাইপ: | SW SFP |
| বিশেষভাবে তুলে ধরা: | SFP+ ফাইবার ট্রান্সসিভার মডিউল,850nm ফাইবার ট্রান্সসিভার মডিউল,SFP+ SW |
||

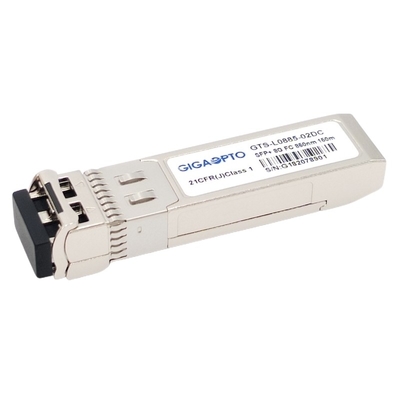

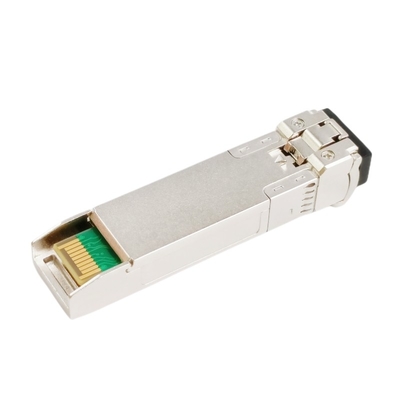

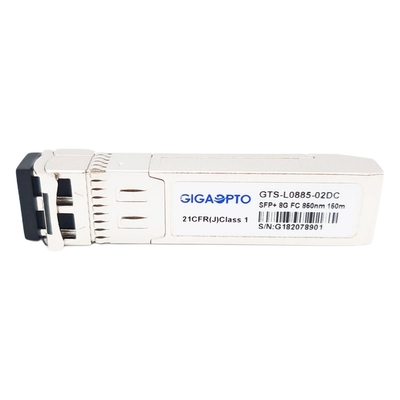

8G ফাইবার চ্যানেল ট্রান্সসিভার SFP+, 8/4/2/1G ফাইবার চ্যানেল, 300m
বর্ণনা
এই 8GFC SFP+ ট্রান্সসিভারটি 8Gbps শর্ট ওয়েভ ফাইবার চ্যানেল কানেক্টিভিটি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা ডুপ্লেক্স এলসি রিসেপ্ট্যাকলের মাধ্যমে মাল্টি-মোড ফাইবার (এমএমএফ) এর উপর 300 মিটার পর্যন্ত লিঙ্ক প্রদান করে।এই ট্রান্সসিভারটি উচ্চ মানের 850nm VSCEL লেজার ট্রান্সমিটার এবং PIN ফটোডিওড রিসিভার ব্যবহার করে।
8G FC SFP+ SW মডিউলগুলি FC-PI-4 Rev. 8.00 এবং SFF-8472 Rev 11.0-এর সাথে সঙ্গতিপূর্ণ, এবং SFF-8432 এবং SFF-8431 রেভ. 4.1-এর প্রযোজ্য অংশগুলির সাথে সামঞ্জস্যপূর্ণ৷
এটি 1.0625-8.5 Gbps ডেটা রেট এবং 8G ফাইবার চ্যানেল (8.5Gbps), 4G ফাইবার চ্যানেল (4.25Gbps), 2G ফাইবার চ্যানেল (2.125Gbps), 1G ফাইবার চ্যানেল (1.0625Gbps) এর মতো অ্যাপ্লিকেশনগুলিকে সমর্থন করে।
অপটিক্যাল ট্রান্সসিভার হল RoHS অনুগত এবং CE/FCC প্রত্যয়িত।
স্পেসিফিকেশন
| ফর্ম ফ্যাক্টর | SFP+ | সর্বোচ্চ ডেটা রেট(জিবিপিএস) | 8.5Gbps |
| কেন্দ্রতরঙ্গদৈর্ঘ্য | 850nm | ফাইবার দূরত্ব | 300 মি |
| সংযোগকারী | ডুপ্লেক্স এলসি | মিডিয়াটাইপ | এমএমএফ |
| ট্রান্সমিটারের ধরন | ভিসিএসইএল | রিসিভার টাইপ | পিন |
| TX পাওয়ার | -6~-0.5dBm | রিসিভার সংবেদনশীলতা | <-10.5dBm |
| বিলুপ্তির অনুপাত | >3.5dB | ওভারলোড | >0.5dBm |
| তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) | ডিজিটাল ডায়াগনস্টিক | সমর্থিত |
| OEM/ODM | সমর্থিত | ওয়ারেন্টি | 3 বছর |
| সম্মতি | IEC/EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10 এবং 1040.11, RoHS | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 840 | 850 | 860 | nm | ||
| বর্ণালী প্রস্থ (RMS) | Δλ | 0.65 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | - | - | - | dB | ||
| গড় আউটপুট শক্তি | পাউট | -6.0 | -0.5 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 3.0 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিআইএন | 180 | 950 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | ZIN | 90 | 100 | 110 | Ω | ||
|
TX নিষ্ক্রিয় |
নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
|
TX ফল্ট |
দোষ | 2.0 | ভিসিসি | ভি | |||
| স্বাভাবিক | 0 | 0.8 | ভি | ||||
| রিসিভার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 840 | 850 | 860 | nm | ||
| রিসিভার সংবেদনশীলতা | -10.5 | dBm | 3 | ||||
| রিসিভার ওভারলোড | 0.5 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -12 | dBm | ||||
| LOS দাবি | লোসা | -22 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | 4 | dB | ||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vout | 500 | 700 | 900 | mV | 4 | |
|
LOS |
উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
মন্তব্য:
1. অপটিক্যাল শক্তি MMF মধ্যে চালু করা হয়.
2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত।
3. PRBS 231-1 টেস্ট প্যাটার্ন @8.5Gbps, BER ≤1×10-12 দিয়ে পরিমাপ করা হয়েছে।
4. অভ্যন্তরীণভাবে এসি-কাপলড।
সামঞ্জস্য
প্রতিটি Gigaopto-এর অপটিক্যাল ট্রান্সসিভার আন্তঃকার্যযোগ্যতা যাচাই করার জন্য হোস্ট ডিভাইসে পরীক্ষা করা হয় এবং আমরা 3 বছরের ওয়ারেন্টি সহ নির্দিষ্ট ডিভাইসে 100% সম্পূর্ণ সামঞ্জস্যের প্রতিশ্রুতি দিই।
এই GTS-L0885-02DC-এর জন্য, অনুগ্রহ করে P/N চিঠিপত্রের সারণী দেখুন।আপনি যদি আরো সামঞ্জস্যতা জানতে আগ্রহী হন, আপনি সবসময় আমাদের সাথে যোগাযোগ করতে স্বাগত জানাই.
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশ সংখ্যা | ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTS-L0885-02DC | ব্রোকেড | XBR-000147 |
| সিসকো | DS-SFP-FC8G-SW | এইচপিই | AJ718A |
| জুনিপার | QFX-SFP-8GFC-SW | এইচপিই | AJ906A |
| ইন্টেল | TXN31118D100000 | এইচপিই | AJ716A |
| আইবিএম | 88Y6416 | ||
যান্ত্রিক মাত্রা
