পণ্যের বিবরণ:
|
| পণ্য প্যাকেজিং: | 1x9 CWDM | ডেটা রেট: | 1.25Gb/s |
|---|---|---|---|
| পৌঁছানো: | 20 কিমি | তরঙ্গদৈর্ঘ্য: | 1270nm থেকে 1610nm |
| ট্রান্সমিটারের ধরন: | ডিএফবি | সংযোগকারী প্রকার: | ডুপ্লেক্স SC, ST, FC |
| ফাইবার মোড: | একক অবস্থা | কীওয়ার্ড: | 1x9 1.25Gbps CWDM, 1.25G 1270nm থেকে 1610nm 20km |
| বিশেষভাবে তুলে ধরা: | CWDM 1x9 ট্রান্সসিভার,1.25Gbps 1x9 ট্রান্সসিভার,PECL LVPECL ট্রান্সসিভার মডিউল |
||

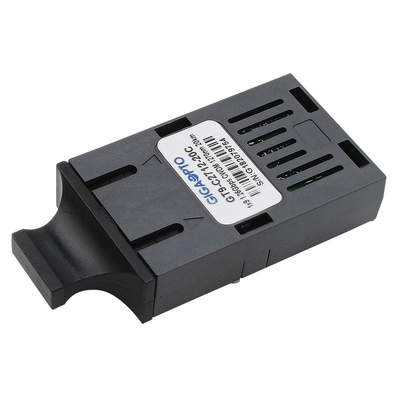

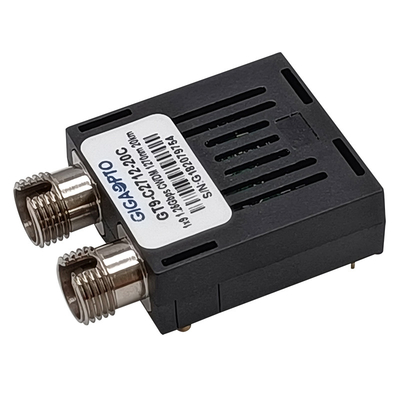

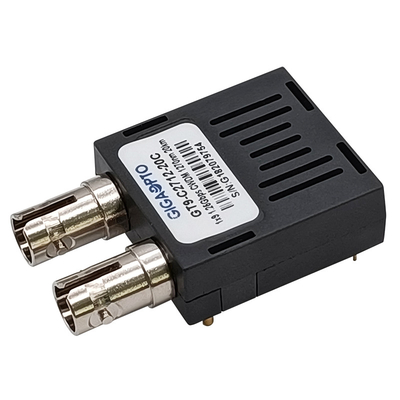

1.25Gbps 1x9 CWDM 1270nm থেকে 1610nm SMF 20km ডুপ্লেক্স SC/ST/FC LVPECL PECLট্রান্সসিভার মডিউল
বর্ণনা
GIGAOPTO-এর GT9-Cxx12-20x সিরিজের একক-মোড ট্রান্সসিভারগুলি হল কম শক্তি, উচ্চ কার্যক্ষমতা সম্পন্ন CWDM মডিউল যেমন গিগাবিট ইথারনেট এবং ফাইবার চ্যানেলের মতো ডুপ্লেক্স অপটিক্যাল ডেটা যোগাযোগের জন্য।1270nm থেকে 1610nm পর্যন্ত আঠারোটি কেন্দ্র তরঙ্গদৈর্ঘ্য উপলব্ধ, প্রতিটি ধাপ 20nm।ট্রান্সমিটার বিভাগে একাধিক কোয়ান্টাম ওয়েল WDM DFB লেজ ব্যবহার করেr,যা একটি ক্লাস 1 লেজার অনুসারেআন্তর্জাতিক নিরাপত্তা মান IEC-60825. রিসিভার বিভাগে একটি অপটিক্যাল হেডারে মাউন্ট করা একটি ইন্টিগ্রেটেড InGaAs ডিটেক্টর প্রিমপ্লিফায়ার (IDP) এবং একটি সীমিত পোস্ট-এম্প্লিফায়ার আইসি ব্যবহার করা হয়।একটি PECL লজিক ইন্টারফেস বাহ্যিক সার্কিট্রিতে ইন্টারফেসকে সরল করে।
স্পেসিফিকেশন
| ফর্মটাইপ | 1x9 | ডেটাস্থানান্তরহার | 1250Mbps |
| অপটিক্যাল সংযোগকারী | ডুপ্লেক্স SC,FC,ST | দূরত্ব | 20 কিমি |
| ডিজিটাল ডায়াগনস্টিকস | না | আমি আজ খুশি | একক মোড (SMF) |
| ওয়ারেন্টি | 3 বছর | পরিবেষ্টিততাপমাত্রা |
বাণিজ্যিক 0 থেকে 70 ডিগ্রি সেলসিয়াস শিল্প -40 থেকে 85 ডিগ্রি সেলসিয়াস |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1270nm থেকে 1610nm | পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V বা 5V |
| সোল্ডারিং তাপমাত্রা | <260°C/ | কারেন্ট | 280mA |
| ট্রান্সমিটার | ডিএফবি লেজার | রিসিভারটাইপ | পিন |
| অপটিক্যালআউটপুটশক্তি | -5 থেকে 0dBm | সংবেদনশীলতা | <-24dBm |
| ইবিলুপ্তির অনুপাত | >9dB | স্যাচুরেশন | >-3dBm |
| প্রোটোকল | ITU G.957, IEEE 802.3ah-2004 | ||
বৈশিষ্ট্য
আবেদন
তথ্য বিন্যাস
| অংশ সংখ্যা | TX(xx=) | কন. | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | টেম্প | বর্ণনা |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
এসসি | 3.3V/5V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 3.3V/5V বাণিজ্যিক ট্রান্সসিভার |
| GT9-Cxx12-20I | এসসি | 3.3V/5V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 3.3V/5V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20C3 | এসসি | 3.3V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 3.3V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20I3 | এসসি | 3.3V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 3.3V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20C5 | এসসি | 5V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 5V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20I5 | এসসি | 5V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, SC, 5V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20CF | এফসি | 3.3V/5V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 3.3V/5V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20IF | এফসি | 3.3V/5V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 3.3V/5V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20CF3 | এফসি | 3.3V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 3.3V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20IF3 | এফসি | 3.3V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 3.3V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20CF5 | এফসি | 5V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 5V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20IF5 | এফসি | 5V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, 5V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20CT | ST | 3.3V/5V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 3.3V/5V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20IT | ST | 3.3V/5V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 3.3V/5V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20CT3 | ST | 3.3V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 3.3V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20IT3 | ST | 3.3V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 3.3V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার | |
| GT9-Cxx12-20CT5 | ST | 5V | 0 থেকে 70 ° সে | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 5V বাণিজ্যিক ট্রান্সসিভার | |
| GT9-Cxx12-20IT5 | ST | 5V | -40 থেকে 85 ডিগ্রি সেলসিয়াস | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, 5V ইন্ডাস্ট্রিয়াল ট্রান্সসিভার |
