পণ্যের বিবরণ:
|
| ফর্মের ধরন: | 1x9 | সর্বোচ্চ ডেটা রেট: | 1.25Gbps |
|---|---|---|---|
| সর্বোচ্চ নাগাল: | 0.55 কিমি | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 850nm |
| অপটিক্যাল উপাদান: | VCSEL 850nm | সংযোগকারী: | ডুপ্লেক্স SC, ST, FC |
| ফাইবার মোড: | মাল্টি-মোড | কীওয়ার্ড: | 1x9 1.25Gbps 850nm 550m, 1x9 অপটিক্যাল ট্রান্সসিভার, 1.25G 1x9 মাল্টি-মোড |
1.25Gbps 1x9ট্রান্সসিভার মডিউলডুপ্লেক্স SC ST FC 850nm MMF 550m LVPECL PECL
বর্ণনা
GIGAOPTO-এর GT9-L0812-02x সিরিজের মাল্টি-মোড ট্রান্সসিভার হল গিগাবিট ইথারনেট এবং ফাইবার চ্যানেলের দ্বি-মুখী সিরিয়াল অপটিক্যাল ডেটা যোগাযোগের জন্য একটি কম শক্তি, উচ্চ কার্যক্ষমতা মডিউল।1x9 ট্রান্সসিভারগুলি সর্বাধিক 1.25Gb/s ডেটা হার সমর্থন করে, মাল্টি-মোড ফাইবারের জন্য ডিজাইন করা হয়েছে এবং 550m এর সর্বাধিক সংক্রমণ দূরত্ব সহ 850nm নামমাত্র তরঙ্গদৈর্ঘ্যে কাজ করে৷
1x9 ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: ট্রান্সমিটার এবং রিসিভার অপটিক্যাল সাব-অ্যাসেম্বলি, একটি বৈদ্যুতিক সাব-অ্যাসেম্বলি, এবং প্যাকেজ হাউজিং যা একটি ডুপ্লেক্স SC বা ST বা FC সংযোগকারী আধার অন্তর্ভুক্ত করে।
স্পেসিফিকেশন
| পণ্য প্যাকেজিং | 1x9 | সর্বোচ্চডেটা রেট (Gbps) | 1.25Gb/s |
| অপটিক্যাল সংযোগকারী | ডুপ্লেক্স SC,FC,ST | পৌঁছানো | 550 মি |
| ডিডিএম/DOM | না | মিডিয়া | মাল্টি-মোড ফাইবার |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 850nm | তাপমাত্রা | 0 থেকে 70°C (32 থেকে 158°F) |
| সোল্ডারিং তাপমাত্রা | <260°C | পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V বা 5V |
| লেজারের ধরন | ভিসিএসইএল | পিডি টাইপ | পিন |
| ট্রান্সমিটার পাওয়ার | -9 ~ -3 dBm | সংবেদনশীলতা | <-18dBm |
| ইআর | >9dB | ওভারলোড | >-3dBm |
| প্রোটোকল | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
বৈশিষ্ট্য
আবেদন
তথ্য বিন্যাস
| অংশ সংখ্যা | বর্ণনা |

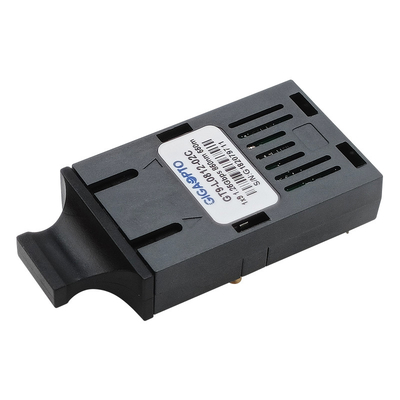

| GT9-L0812-02C | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, SC, মাল্টি মোড 850nm 550m, 3.3V/5V, 0 থেকে 70°C |

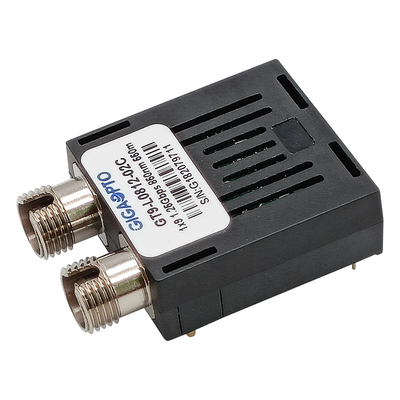

| GT9-L0812-02CF | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, FC, মাল্টি মোড 850nm 550m, 3.3V/5V, 0 থেকে 70°C |

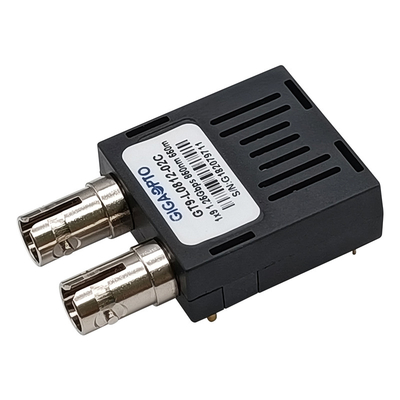

| GT9-L0812-02CT | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, ST, মাল্টি মোড 850nm 550m, 3.3V/5V, 0 থেকে 70°C |
| GT9-L0812-02I | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, SC, মাল্টি মোড 850nm 550m, 3.3V/5V, -40 থেকে 85°C |
| GT9-L0812-02IF | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, FC, মাল্টি মোড 850nm 550m, 3.3V/5V, -40 থেকে 85°C |
| GT9-L0812-02IT | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, ST, মাল্টি মোড 850nm 550m, 3.3V/5V, -40 থেকে 85°C |
| GT9-L0812-02C3 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, SC, মাল্টি মোড 850nm 550m, 3.3V, 0 থেকে 70°C |
| GT9-L0812-02CF3 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, FC, মাল্টি মোড 850nm 550m, 3.3V, 0 থেকে 70°C |
| GT9-L0812-02CT3 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, ST, মাল্টি মোড 850nm 550m, 3.3V, 0 থেকে 70°C |
| GT9-L0812-02I3 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, SC, মাল্টি মোড 850nm 550m, 3.3V, -40 থেকে 85°C |
| GT9-L0812-02IF3 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, FC, মাল্টি মোড 850nm 550m, 3.3V, -40 থেকে 85°C |
| GT9-L0812-02IT3 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, ST, মাল্টি মোড 850nm 550m, 3.3V, -40 থেকে 85°C |
| GT9-L0812-02C5 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, SC, মাল্টি মোড 850nm 550m, 5V, 0 থেকে 70°C |
| GT9-L0812-02CF5 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, FC, মাল্টি মোড 850nm 550m, 5V, 0 থেকে 70°C |
| GT9-L0812-02CT5 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, ST, মাল্টি মোড 850nm 550m, 5V, 0 থেকে 70°C |
| GT9-L0812-02I5 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, SC, মাল্টি মোড 850nm 550m, 5V, -40 থেকে 85°C |
| GT9-L0812-02IF5 | 1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, FC, মাল্টি মোড 850nm 550m, 5V, -40 থেকে 85°C |
| GT9-L0812-02IT5 |
1x9 ট্রান্সসিভার মডিউল, 1.25Gbps, ST, মাল্টি মোড 850nm 550m, 5V, -40 থেকে 85°C |
পিনডিসমাপ্তি
সাধারণকঅ্যাপ্লিকেশন সার্কিট
দ্রষ্টব্য 1: অপারেটিং ভোল্টেজ: 3.3V
দ্রষ্টব্য 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
