পণ্যের বিবরণ:
|
| ফর্মের ধরন: | 1x9 | ডাটা লিংক: | 155Mb/s |
|---|---|---|---|
| তারের দৈর্ঘ্য: | 20 কিমি | কেন্দ্র তরঙ্গদৈর্ঘ্য: | 1310nm |
| লেজারের ধরন: | এফপি | অপটিক্যাল সংযোগকারী: | ডুপ্লেক্স SC, ST, FC |
| তারের ধরন: | এসএমএফ | কীওয়ার্ড: | 1x9 155Mbps 1310nm, 1x9 20km অপটিক্যাল ট্রান্সসিভার, 1x9 একক মোড অপটিক্যাল মডিউল |
155Mbps 1310nm 1x9ট্রান্সসিভার মডিউলSMF 20km ডুপ্লেক্স SC/ST/FC LVPECL PECL
বর্ণনা
GIGAOPTO-এর GT9-L1303-20x সিরিজের একক-মোড ট্রান্সসিভারগুলি হল কম শক্তি, দ্বি-মুখী সিরিয়াল অপটিক্যাল ডেটা যোগাযোগের জন্য উচ্চ কার্যক্ষমতা মডিউল যেমন SONET OC-3 / SDH STM-1 এবং ফাস্ট ইথারনেট৷এই সিরিজের 1x9 ট্রান্সসিভার মডিউলটি 1310nm নামমাত্র তরঙ্গদৈর্ঘ্যে একক মোড ফাইবারের উপর 20km পর্যন্ত সংক্রমণ দূরত্ব সমর্থন করে।
ট্রান্সমিটারটি একটি 1310nm FP লেজার এবং একটি ড্রাইভার সার্কিট অন্তর্ভুক্ত করে যা PECL ডেটাকে আলোক সংকেতে রূপান্তর করে এবং রিসিভার একটি InGaAs/InP পিন ফটোডিওড অন্তর্ভুক্ত করে আলোর সংকেতকে বৈদ্যুতিক প্রবাহে রূপান্তরিত করে যা PECL সামঞ্জস্যপূর্ণ ডেটাতে পরিবর্ধিত এবং পুনরুত্পাদিত হয়।
এই একক মোড ট্রান্সসিভার হল ক্লাস 1 লেজার পণ্য যা IEC 60825 মেনে চলে।
স্পেসিফিকেশন
| পণ্য প্যাকেজিং | 1x9 | ডেটা রেট (এমখ/গুলি) | 155Mb/s |
| সংযোগকারী | ডুপ্লেক্স SC,FC,ST | পৌঁছানো | 20 কিমি |
| ডিডিএম/DOM | না | মিডিয়া | একক মোড ফাইবার |
| ওয়ারেন্টি | 3 বছর | অপারেটিং তাপমাত্রা |
ব্যবসায়িক 0 থেকে 70°C (32 থেকে 158°F) |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1310nm | পাওয়ার সাপ্লাই ভোল্টেজ | 3.3V বা 5V |
| সোল্ডারিং তাপমাত্রা | <260°C | কারেন্ট | 300mA |
| এলডিটাইপ | এফপি | ফটো-ডিটেক্টর | পিন |
| অপটিক্যাল আউটপুট পাওয়ার | -15 থেকে -8dBm | সংবেদনশীলতা | <-34dBm |
| ইআর | >9dB | ওভারলোড | >-3dBm |
| প্রোটোকল | ITU-T G.957 কমপ্লায়েন্ট | ||
বৈশিষ্ট্য
আবেদন
তথ্য বিন্যাস
| অংশ সংখ্যা | বর্ণনা |

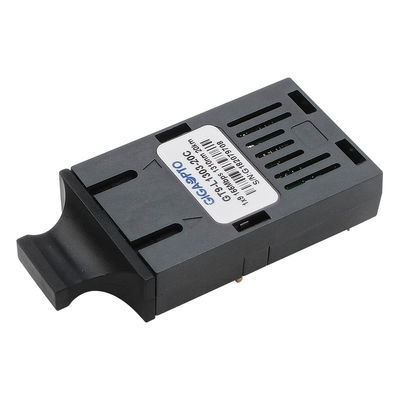

| GT9-L1303-20C | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, SC, একক মোড 1310nm 20km, 3.3V/5V, 0 থেকে 70°C |

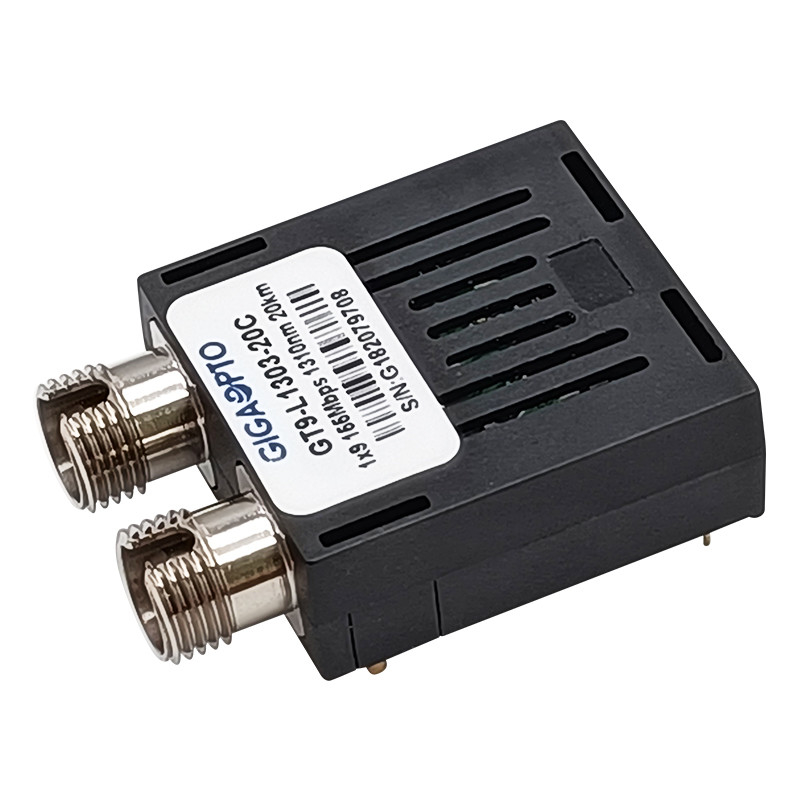

| GT9-L1303-20CF | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, FC, একক মোড 1310nm 20km, 3.3V/5V, 0 থেকে 70°C |

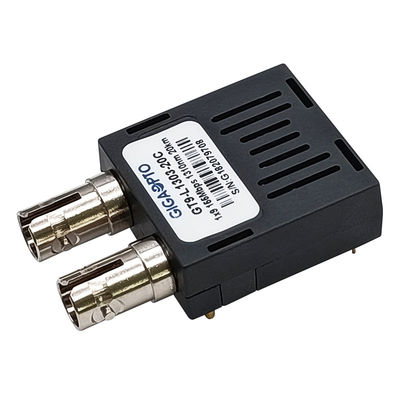

| GT9-L1303-20CT | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, ST, একক মোড 1310nm 20km, 3.3V/5V, 0 থেকে 70°C |
| GT9-L1303-20I | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, SC, একক মোড 1310nm 20km, 3.3V/5V, -40 থেকে 85°C |
| GT9-L1303-20IF | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, FC, একক মোড 1310nm 20km, 3.3V/5V, -40 থেকে 85°C |
| GT9-L1303-20IT | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, ST, একক মোড 1310nm 20km, 3.3V/5V, -40 থেকে 85°C |
| GT9-L1303-20C3 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, SC, একক মোড 1310nm 20km, 3.3V, 0 থেকে 70°C |
| GT9-L1303-20CF3 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, FC, একক মোড 1310nm 20km, 3.3V, 0 থেকে 70°C |
| GT9-L1303-20CT3 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, ST, একক মোড 1310nm 20km, 3.3V, 0 থেকে 70°C |
| GT9-L1303-20I3 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, SC, একক মোড 1310nm 20km, 3.3V, -40 থেকে 85°C |
| GT9-L1303-20IF3 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, FC, একক মোড 1310nm 20km, 3.3V, -40 থেকে 85°C |
| GT9-L1303-20IT3 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, ST, একক মোড 1310nm 20km, 3.3V, -40 থেকে 85°C |
| GT9-L1303-20C5 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, SC, একক মোড 1310nm 20km, 5V, 0 থেকে 70°C |
| GT9-L1303-20CF5 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, FC, একক মোড 1310nm 20km, 5V, 0 থেকে 70°C |
| GT9-L1303-20CT5 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, ST, একক মোড 1310nm 20km, 5V, 0 থেকে 70°C |
| GT9-L1303-20I5 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, SC, একক মোড 1310nm 20km, 5V, -40 থেকে 85°C |
| GT9-L1303-20IF5 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, FC, একক মোড 1310nm 20km, 5V, -40 থেকে 85°C |
| GT9-L1303-20IT5 | 1x9 ট্রান্সসিভার মডিউল, 155Mbps, ST, একক মোড 1310nm 20km, 5V, -40 থেকে 85°C |
পিন সংজ্ঞা
সাধারণকঅ্যাপ্লিকেশন সার্কিট
দ্রষ্টব্য 1: অপারেটিং ভোল্টেজ: 3.3V বা 5V
দ্রষ্টব্য 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
দ্রষ্টব্য 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
