পণ্যের বিবরণ:
|
| পণ্যের নাম: | OC48 STM16 SR-0 SFP | ফর্ম ফ্যাক্টর: | SFP (মিনি-GBIC) |
|---|---|---|---|
| ডেটা রেট: | 2.488Gbps | ফাইবার মোড: | এমএমএফ |
| দূরত্ব: | 300M | অপটিক্যাল উপাদান: | VCSEL 850nm |
| পাওয়ার চালু করেছে: | -9.5 থেকে -3dBm | সংবেদনশীলতা: | < -18dBm |
| কীওয়ার্ড: | SFP 2.5G মডিউল, OC-48 STM-16, 300m 850nm ট্রান্সসিভার মডিউল |
OC-48/STM-16 SR-02.5 জিবিপিএসSFP 850nmএমএমএফ 300 মিDOM ডুপ্লেক্স এলসি ট্রান্সসিভার মডিউল
বর্ণনা

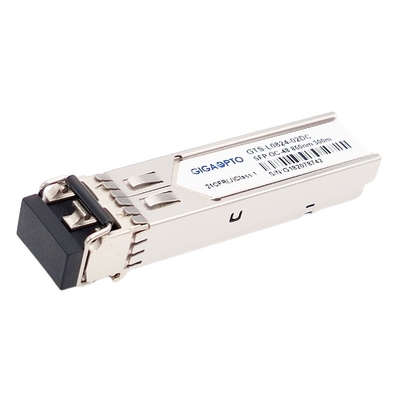

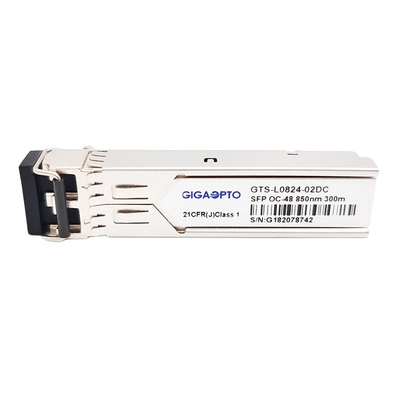

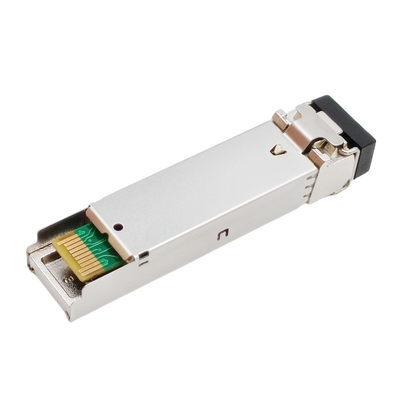

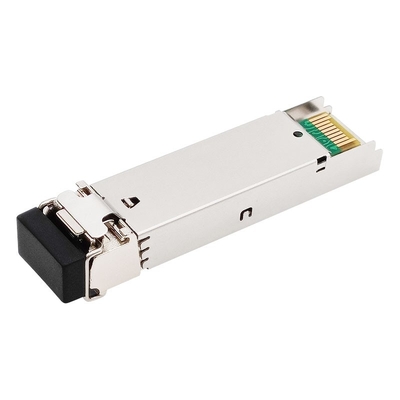

GIGAOPTO-এর GTS-L0824-02DC মিউটি-মোড ট্রান্সসিভার হল একটি ডুয়াল ফাইবার 2.5Gbps ছোট ফর্ম-ফ্যাক্টর প্লাগেবল মডিউল যা 2.5Gb/s সিরিয়াল অপটিক্যাল ডেটা যোগাযোগ অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেমন SDH STM-16 I-16/SONET SONET -1/2x ফাইবার চ্যানেল।এই SFP OC48 SR-0 একটি LC সংযোগকারীর মাধ্যমে 850nm তরঙ্গদৈর্ঘ্য ব্যবহার করে মাল্টি-মোড ফাইবার (MMF) এর উপর 300 মিটার পর্যন্ত 2.5Gb/s থ্রুপুট প্রদান করে।
ট্রান্সমিটার বিভাগে একটি 850nm VCSEL লেজার অন্তর্ভুক্ত করা হয়েছে যা আন্তর্জাতিক নিরাপত্তা মান IEC 60825 অনুযায়ী একটি ক্লাস 1 লেজার অনুগত। রিসিভার বিভাগে একটি উচ্চ-গতির InGaAs PIN ফটোডিওড (PD) এবং ট্রান্স-ইম্পিডেন্স প্রিঅ্যাম্প্লিফায়ার ব্যবহার করা হয়েছে।
এই ট্রান্সসিভারটি সম্পূর্ণরূপে SFP মাল্টি-সোর্স চুক্তি (MSA) এবং SONET OC-48 SR স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ।
স্পেসিফিকেশন
| ফর্মটাইপ | SFP (মিনি-GBIC) | ডেটা রেট(সর্বোচ্চ) | 2.5Gb/s |
| অপটিক্যাল সংযোগকারী | এলসি ডুপ্লেক্স | ট্রান্সমিশন দূরত্ব | 0.3 কিমি |
| DOM | হ্যাঁ | ফাইবার মোড | মাল্টি-মোড ফাইবার |
| কেন্দ্রeতরঙ্গদৈর্ঘ্য | 850nm | পরিবেশ |
সি-টেম্প 0 থেকে 70 ডিগ্রি সেলসিয়াস আই-টেম্প -40 থেকে 85 ডিগ্রি সেলসিয়াস |
| পাওয়ার সাপ্লাই কারেন্ট | <300mA | পাওয়ার সাপ্লাই ভোল্টেজ | 3.30V |
| লেজারের ধরন | VCSEL 850nm | পিডি টাইপ | পিন |
| TX অপটিক্যাল পাওয়ার | -9.5 থেকে -3dBm | RX সংবেদনশীলতা | < -18dBm |
| ইআর | > 9dB | আরএক্স ওভারলোড | > -3dBm |
| প্রোটোকল | MSA কমপ্লায়েন্ট, IEC-60825 FDA | ||
বৈশিষ্ট্য
আবেদন
তথ্য বিন্যাস
| P/N | বর্ণনা | ডেটা রেট | তরঙ্গদৈর্ঘ্য | পৌঁছানো | মিডিয়া | আরএক্স সেন্স। |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5 জিবিপিএস | 850nm | 300 মি | এমএমএফ | < -18dBm |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5 জিবিপিএস | 1310nmn | 2 কিমি | এসএমএফ | < -18dBm |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5 জিবিপিএস | 1310nm | 15 কিমি | এসএমএফ | < -18dBm |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5 জিবিপিএস | 1310nm | 15 কিমি | এসএমএফ | < -18dBm |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5 জিবিপিএস | 1310nm | 40 কিমি | এসএমএফ | < -27dBm |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5 জিবিপিএস | 1550nm | 40 কিমি | এসএমএফ | < -20dBm |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5 জিবিপিএস | 1550nm | 80কিমি | এসএমএফ | < -28dBm |
পিন সংজ্ঞা
সাধারণকঅ্যাপ্লিকেশন সার্কিট
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
