পণ্যের বিবরণ:
|
| পণ্যের নাম: | SFP28 25G ER | ডেটা রেট: | ২৫ জিবিপিএস |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1310nm | ইন্টারফেস: | ডুপ্লেক্স এলসি |
| পৌঁছানো: | 40 কিমি | ওয়ারেন্টি: | 3 বছর |
| কীওয়ার্ড: | 25GBASE-ER 40km, গিগাবিট ফাইবার অপটিক্যাল ট্রান্সসিভার | ||
| বিশেষভাবে তুলে ধরা: | 25GBASE ER SFP28 অপটিক্যাল ট্রান্সসিভার,40km SFP28 অপটিক্যাল ট্রান্সসিভার,SFP28 অপটিক্যাল ট্রান্সসিভার 40km |
||

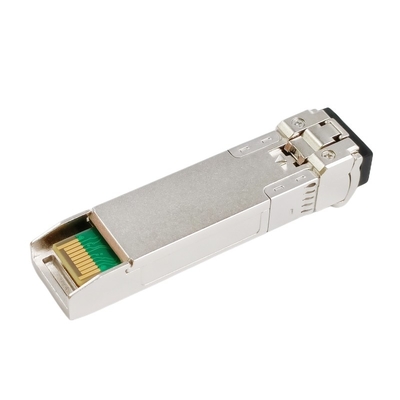

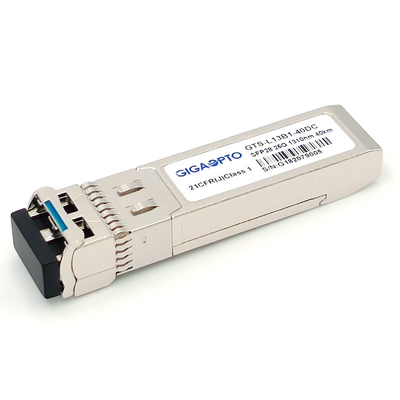

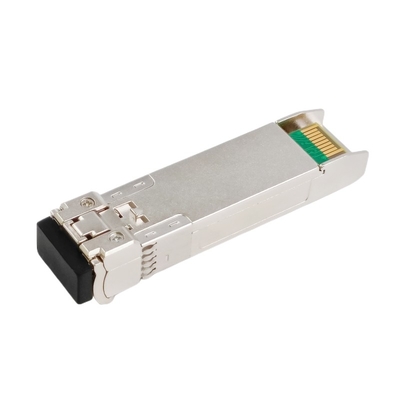

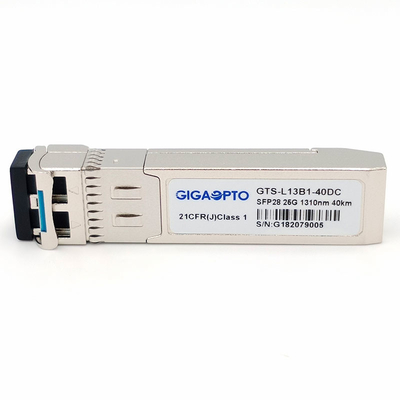

40 কিমি একক মোড SFP28 25Gইআর1310nm ইথারনেট ফাইবার ট্রান্সসিভার মডিউল EML + APDডুপ্লেক্স এলসি ডম
বর্ণনা
Gigaopto-এর GTS-L13B1-40DC ট্রান্সসিভার 25G Ethernet এবং CPRI অপশন 10-এর মতো অপটিক্যাল ডেটা যোগাযোগের জন্য 40km দূরত্ব পর্যন্ত 25GBase-ER থ্রুপুট প্রদান করে। এটি SFP+ 20-পিন সংযোগকারীর সাথে রয়েছে যাতে হট প্লাগ সক্ষমতা মঞ্জুর করা যায়।
এই 25G SFP28 ER মডিউলটি একক মোড ফাইবারের জন্য ডিজাইন করা হয়েছে এবং 1310 এনএম নামমাত্র তরঙ্গদৈর্ঘ্যে কাজ করে৷ট্রান্সমিটার সেকশনে 1310nm মাল্টিপল কোয়ান্টাম ওয়েল DFB লেজার ব্যবহার করা হয়েছে এবং এটি ইন্টারন্যাশনাল সেফটি স্ট্যান্ডার্ড IEC-60825 অনুযায়ী ক্লাস 1 লেজার কমপ্লায়েন্ট।রিসিভার বিভাগে অপটিক্যাল হেডারে মাউন্ট করা একটি ইন্টিগ্রেটেড InGaAs ডিটেক্টর প্রিমপ্লিফায়ার (IDP) এবং একটি রেট সিলেকশন ক্লক ডেটা রিকভারি (CDR) IC ব্যবহার করে।
SFF-8431, SFF-8432 এর সাথে সামঞ্জস্যপূর্ণ, এটি ওয়্যারলেস (CPRI/eCPRI), 25G ইথারনেট ER এবং 25G ফাইবার চ্যানেল প্রোটোকল সমর্থন করে।এতে বিল্ট-ইন ক্লক এবং ডেটা রিকভারি (সিডিআর) রয়েছে।SFF-8472 এবং SFF-8402-এ উল্লেখিত I2C-এর মাধ্যমে ডিজিটাল ডায়াগনস্টিক ফাংশন পাওয়া যায়।
স্পেসিফিকেশন
| ফর্ম ফ্যাক্টর | SFP28 | সর্বোচ্চ ডেটা রেট | 25.78 জিবিপিএস |
| তরঙ্গদৈর্ঘ্য | 1310nm | সর্বোচ্চ পৌঁছান | 40 কিমি |
| সংযোগকারী | ডুপ্লেক্স এলসি | তারের ধরন | এসএমএফ |
| ট্রান্সমিটারের ধরন | EML 1310nm | রিসিভার টাইপ | এপিডি |
| TX পাওয়ার | 0~6dBm | রিসিভার সংবেদনশীলতা | <-19dBm |
| পাওয়ারবাজেট | 19dB | রিসিভার ওভারলোড | >-4dBm |
| শক্তি খরচ | ≤1.5W | বিলুপ্তির অনুপাত | > 4dB |
| ডায়াগনস্টিক | সমর্থিত | FEC ফাংশন | সমর্থিত নয় |
| সিডিআর | TX এবং RX অন্তর্নির্মিত CDR | তাপমাত্রা সীমা | 0 থেকে 70°C (32 থেকে 158°F) |
| OEM/ODM | সমর্থিত | ওয়ারেন্টি | 3 বছর |
| আবেদন | 25G ইথারনেট, 25G CRPI | ||
| সম্মতি | IEC/EN 61000-4-2,IEC-60825,FDA 21CFR 1040.10 এবং 1040.11,RoHS | ||
বৈশিষ্ট্য
আবেদন
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ট্রান্সমিটার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1295 | 1310 | nm | ||
| গড় চালু শক্তি | পৃও | 0 | +6.0 | dBm | ||
| গড় চালু শক্তি (লেজার বন্ধ) | পৃবন্ধ | - | - | -30 | dBm | |
| স্পেকট্রাম ব্যান্ডউইথ (-20dB) | Dl | - | - | 1 | nm | |
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 1 | dB | |||
| বিলুপ্তির অনুপাত | ইআর | 6 | - | dB | ||
| আউটপুট আই মাস্ক | IEEE 802.3cc এর সাথে সঙ্গতিপূর্ণ | 2 | ||||
| রিসিভার | ||||||
| ইনপুট অপটিক্যাল তরঙ্গদৈর্ঘ্য | λভিতরে | 1272.55 | - | 1310.19 | nm | |
| রিসিভার সংবেদনশীলতা-এভিজি | PSens | -19 | dBm | 1 | ||
| রিসিভার সংবেদনশীলতা-ওএমএ | PSens-OMA | -18.2 | dBm | 1 | ||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | পৃSAT | -4 | - | - | dBm | 1 |
| রিসিভার প্রতিফলন | -26 | dB | ||||
| লস অফ সিগন্যাল অ্যাসার্ট | পৃক | -30 | - | - | dBm | |
| লস অফ সিগন্যাল ডি-জার্ট | পৃডি | - | - | -20 | dBm | |
| LOS - হিস্টেরেসিস | পৃহাইস | 0.5 | dB | |||
বিঃদ্রঃ:
1. BER≤5x10-5
উচ্চ গতির বৈদ্যুতিক ইন্টারফেস বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার | ||||||
| ডিফারেনশিয়াল ইনপুট সুইং | ভিন (পিপি) | 190 | 700 | mV | ||
|
ডিফারেনশিয়াল ইনপুট রিটার্ন লস (মিনিট) |
RLd (f) |
9.5–0.37f, 0.01≤f<8 |
dB |
|||
| 4.75–7.4log10(f/14), 8 ≤f<19 | ||||||
|
কমন মোড ইনপুট রিটার্ন লসের পার্থক্য (মিনিট) |
RLdc (f) |
22-20(f/25.78), 0.01≤f<12.89 |
dB |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| ডিফারেনশিয়াল টার্মিনেশন অমিল | টিমি | - | - | 10 | % | |
| চোখের প্রস্থ | ইw | - | - | 0.46 | UI | |
| ফলিত Pk-Pk সাইনুসয়েডাল জিটার | পৃpj | প্রতি IEEE 802.3bm | ||||
| চোখের উচ্চতা | ইজ | - | 95 | - | mV | |
| ডিসি কমন মোড ভোল্টেজ | ডিসিv | -350 | - | 2850 | mV | |
| রিসিভার | ||||||
| ডিফারেনশিয়াল ডেটা আউটপুট সুইং | Vout(pp) | 300 | - | 850 | mV | |
| চোখের প্রস্থ | ইw | 0.57 | - | - | UI | |
| উল্লম্ব চোখ বন্ধ | ভিec | - | - | 5.5 | dB | |
|
ডিফারেনশিয়াল আউটপুট রিটার্ন লস (মিনিট) |
RLd(f) |
9.5–0.37f, 0.01≤f<8 |
dB |
|||
| 4.75–7.4log10(f/14), 8 ≤f<19 | ||||||
|
কমন টু ডিফারেনশিয়াল মোড কনভার্সন রিটার্ন লস (মিনিট) |
RLdc(f) |
22-20(f/25.78), 0.01≤f<12.89 |
dB |
|||
| 15-6(f/25.78), 12.89≤f<19 | ||||||
| ডিফারেনশিয়াল টার্মিনেশন অমিল | টিমি | - | - | 10 | % | |
| স্থানান্তর সময়, 20% থেকে 80% | টিr/টিচ | 12 | - | - | পুনশ্চ | 20%~80% |
কম গতি বৈদ্যুতিক ইন্টারফেস বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন. | সাধারণ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ট্রান্সমিটার | ||||||
| ট্রান্সমিটার ফল্ট আউটপুট-উচ্চ | VFaultH | 2 | - | Vcc+0.3 | ভি | |
| ট্রান্সমিটার ফল্ট আউটপুট-নিম্ন | VFaultL | 0 | - | 0.8 | ভি | |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ- উচ্চ | VDisH | 2 | - | Vcc+0.3 | ভি | |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ- কম | ভিডিআইএসএল | 0 | - | 0.8 | ভি | |
| রিসিভার | ||||||
| LOS আউটপুট ভোল্টেজ-উচ্চ | VLOSH | 2 | - | Vcc+0.3 | ভি | |
| LOS আউটপুট ভোল্টেজ-লো | ভিএলওএসএল | 0 | - | 0.8 | ভি | |
সামঞ্জস্য
Gigaopto-এর সমস্ত GTS-L13B1-40DC অপটিক্যাল ট্রান্সসিভার মডিউলগুলি ওপেন সোর্স, মূলধারার ডিভাইসগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ হওয়ার জন্য কোড করা যেতে পারে, আরও পণ্য সামঞ্জস্যের জন্য অনুগ্রহ করে নিম্নলিখিত ফর্মটি পড়ুন, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন৷
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| সামঞ্জস্যপূর্ণ ব্র্যান্ড | অংশ সংখ্যা | সামঞ্জস্যপূর্ণ ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTS-L13B1-40DC | আরিস্তা | SFP-25G-ER40 |
| সিসকো | SFP-25G-ER-S | ব্রোকেড | 25G-SFP28-ER40 |
| মেলানক্স | SFP28-25GER-31 | ||
আমাদের 25GBASE ট্রান্সসিভার সিরিজের আরও জন্য, অনুগ্রহ করে নিম্নলিখিত ফর্মটি পড়ুন
| P/N | বর্ণনা | তরঙ্গ দৈর্ঘ্য | পৌঁছানো | ফাইবার টাইপ | TX পাওয়ার (dBm) | Rx সেন্স। (dBm) | ডিডিএম |
| GTS-L08B1-01DC | 25G SR | 850nm | 100 মি | এমএমএফ | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300 মি | এমএমএফ | -6.4~2.4 | < -10.3 | Y |
| GTS-L08B1-01MC | 25G CSR ডুয়াল রেট 10/25G | 850nm | 100 মি | এমএমএফ | -5~2.4 | ~-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10 কিমি | এসএমএফ | -4.5~2.5 | <-11.4 | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30 কিমি | এসএমএফ | 0~6 | <-19 | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40 কিমি | এসএমএফ | 0~6 | <-19 | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10 কিমি | এসএমএফ | -2~4 | <-13 | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10 কিমি | এসএমএফ | -2~4 | <-13 | Y |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270/1330nm | 20 কিমি | এসএমএফ | 0~6 | <-14 | Y |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330/1270nm | 20 কিমি | এসএমএফ | 0~6 | <-14 | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40 কিমি | এসএমএফ | 0~6 | <-18 | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40 কিমি | এসএমএফ | 0~6 | <-18 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10 কিমি | এসএমএফ | 0~6 | <-14 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10 কিমি | এসএমএফ | 0~6 | <-14 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30 কিমি | এসএমএফ | 0~6 | <-19 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30 কিমি | এসএমএফ | 0~6 | <-19 | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10 কিমি | এসএমএফ | -2~6 | <-12 | Y |
