পণ্যের বিবরণ:
|
| পণ্যের নাম: | 10G ZR100 | ডেটা-রেট: | 10Gbps |
|---|---|---|---|
| প্যাকেজ: | SFP+ | তরঙ্গদৈর্ঘ্য: | 1550NM |
| TX/RX উপাদান: | EML+APD | ক্যাবল ট্রান্সমিশন: | 100KM |
| ইন্টারফেস: | এলসি ডুপ্লেক্স | DOM: | সমর্থিত |
| কীওয়ার্ড: | SFP+ 10GBASE-ZR100, SFP-10G-ZR 100KM | টাইপ: | 10GBASE ZR |
| বিশেষভাবে তুলে ধরা: | DOM SFP+ অপটিক্যাল ট্রান্সসিভার,1550nm SFP+ অপটিক্যাল ট্রান্সসিভার,SFP 10g 100km |
||

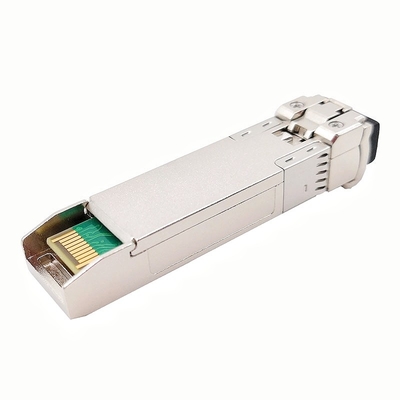

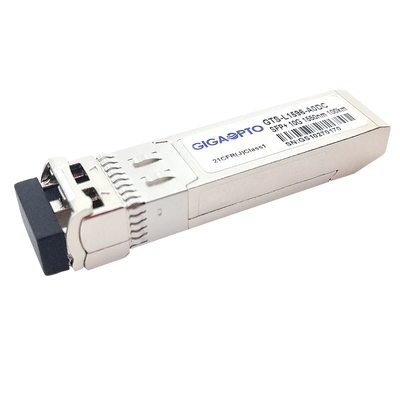

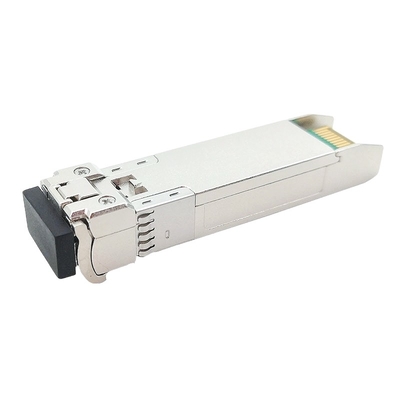

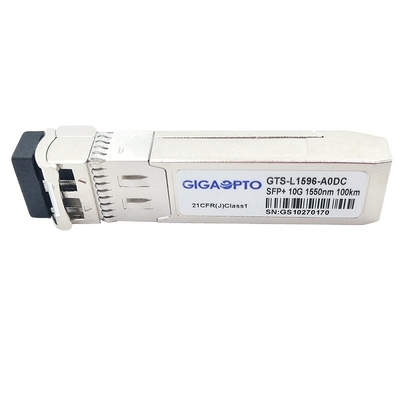

SFP+ 10GBASEe10GbE/তারিখ কেন্দ্র/ফাইবার চ্যানেলের জন্য ZR 100KM 1550nm ট্রান্সসিভার মডিউল
বর্ণনা
Gigaopto-এর GTS-L1596-A0DC হল একটি উচ্চ কার্যকারিতা এবং সাশ্রয়ী 10Gb/s SFP+ eZR ট্রান্সসিভার মডিউল যা 10 গিগাবিট ইথারনেট লিঙ্কের জন্য 1550nm তরঙ্গদৈর্ঘ্য ব্যবহার করে একক মোড ফাইবারে 100km এর অতি দীর্ঘ দূরত্ব পর্যন্ত।
এই SFP+ eZR মডিউলটিতে একটি অত্যন্ত নির্ভরযোগ্য 1550nm কুলড EML ট্রান্সমিটার এবং APD ফটো-ডিটেক্টর একটি LC ডুপ্লেক্স অপটিক্যাল সংযোগকারীতে রয়েছে। মডিউলটি SFP+ MSA স্পেসিফিকেশন SFF-8431, SFF-8432, SFF-8472 এবং EtherGB-8472 এবং Ethergb-10472-এর সাথে মেনে চলে। ZW প্রতি IEEE 802.3ae মান।
ডিজিটাল ডায়াগনস্টিক মনিটরিং একটি 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে উপলব্ধ, যেমন SFF-8472-এ উল্লেখ করা হয়েছে, যা ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই ভোল্টেজের রিয়েল-টাইম পর্যবেক্ষণ প্রদান করে।সমস্ত SFP+ ট্রান্সসিভার মডিউল FDA/CDRH এবং IEC-60825 মান পূরণ করে এবং ক্লাস 1 লেজার পণ্য।
কম বিদ্যুৎ খরচ, উচ্চ গতির বৈশিষ্ট্যযুক্ত, এই 10G SFP+ ট্রান্সসিভার ডেটা সেন্টার, 10G ইথারনেট এবং ফাইবার চ্যানেল ইত্যাদির জন্য আদর্শ। প্রতিটি ট্রান্সসিভার 100% অপটিক্যালি পরিদর্শন করা হয় এবং শিপিংয়ের আগে গুণমান, নির্ভরযোগ্যতা, আন্তঃকার্যযোগ্যতা এবং সামঞ্জস্যের জন্য পরীক্ষা করা হয়।
স্পেসিফিকেশন
| প্যাকেজ | SFP+ | দ্রুততা | 10Gbps |
| তরঙ্গদৈর্ঘ্য | 1550nm | তারের দূরত্ব | 100 কিমি |
| ইন্টারফেস | ডুপ্লেক্স-এলসি | তারের ধরন | G.652 SMF |
| ট্রান্সমিটার | ইএমএল লেজার | রিসিভার | এপিডি |
| TX আউটপুট পাওয়ার | 1~5dBm | RX সংবেদনশীলতা | < -25dBm |
| পাওয়ার-বাজেট | 24dB | বিলুপ্তির অনুপাত | >8.2dB |
| শক্তি খরচ | ≤1.8W | আরএক্স ওভারলোড | >-6dBm |
| DOM সমর্থন | হ্যাঁ | তাপমাত্রা সীমা | 0 থেকে 70 ° সে |
| OEM/ODM | সমর্থিত | ওয়ারেন্টি | 3 বছর |
| সম্মতি | IEC/EN 61000-4-2, IEC-60825 | ||
| FDA 21CFR 1040.10 এবং 1040.11 | |||
| RoHS | |||
নোটিশ: যখন লং রিচ ট্রান্সসিভারটি স্বল্প দূরত্বের ট্রান্সমিশনে ব্যবহার করা হয়, দয়া করে টেবিল অনুসারে উপযুক্ত অ্যাটেনুয়েটরের সাথে মেলে।
| দূরত্ব | ≤ 10 কিমি | ≤ 30 কিমি | ≤ ৫০ কিমি |
| অ্যাটেনুয়েটর | 12dB | 10dB | 5dB |
বৈশিষ্ট্য
আবেদন
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| মোট সরবরাহ বর্তমান | আমিসিসি | 300 | এমএ | |||
| ট্রান্সমিটার | ||||||
| ট্রান্সমিটার ডিফারেনশিয়াল ইনপুট ভোল্টেজ | 180 | 1200 | mV | |||
| Tx_Fault আউটপুট ভোল্টেজ - উচ্চ | ভিউহু | 2.4 | ভিসিসি | ভি | LVTTL | |
| Tx_Fault আউটপুট ভোল্টেজ - কম | ভিওএল | 0 | 0.4 | ভি | LVTTL | |
| Tx_ নিষ্ক্রিয় ইনপুট ভোল্টেজ - উচ্চ | ভিআইএইচ | 2 | ভিসিসি | ভি | LVTTL | |
| Tx_ নিষ্ক্রিয় ইনপুট ভোল্টেজ - কম | ভিআমি আমি এল | 0 | 0.8 | ভি | LVTTL | |
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | 90 | 100 | 110 | Ω | ||
| রিসিভার | ||||||
| রিসিভার ডিফারেনশিয়াল আউটপুট ভোল্টেজ | 300 | 850 | mV | |||
| LOS আউটপুট ভোল্টেজ - উচ্চ | ভিউহু | 2.4 | ভিসিসি | ভি | LVTTL | |
| LOS আউটপুট ভোল্টেজ - কম | ভিওএল | 0 | 0.4 | ভি | LVTTL | |
| আউটপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | 90 | 100 | 110 | Ω | ||
| অপটিক্যাল ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| গড় আউটপুট শক্তি | পৃআউট | 1 | 5 | dBm | |||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1530 | 1550 | 1565 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | ∆λ | 1 | nm | ||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||||
| বিলুপ্তির অনুপাত | ইআর | 8.2 | dB | ||||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | -128 | dB/Hz | ||||
| অপটিক্যাল উত্থান/পতনের সময় | টিআর/টিচ | 28 | 50 | পুনশ্চ | |||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 2 | dB | ||||
| ট্রান্সমিটার বন্ধ পাওয়ার | পৃবন্ধ | -30 | dBm | ||||
| আউটপুট আই ডায়াগ্রাম | IEEE802.3ae মেনে চলে | ||||||
| অপটিক্যাল রিসিভার বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1610 | nm | |||
| রিসিভার সংবেদনশীলতা | পৃসেন | -25 | dBm | 1 | |||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | পৃSAT | -6 | dBm | ||||
| রিসিভার প্রতিফলন | -12 | dB | |||||
| LOS ডি-অ্যাসার্ট লেভেল | LOSD | -26 | dBm | ||||
| LOS অ্যাসার্ট লেভেল | লোসা | -38 | dBm | ||||
| LOS হিস্টেরেসিস | HYS | 0.5 | 6 | dB | |||
নোট 1.PRBS2 দিয়ে পরিমাপ করা হয়31-1 প্যাটার্ন, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
সামঞ্জস্য
প্রতিটি Gigaopto-এর অপটিক্যাল ট্রান্সসিভার আন্তঃকার্যযোগ্যতা যাচাই করার জন্য হোস্ট ডিভাইসে পরীক্ষা করা হয় এবং আমরা 3 বছরের ওয়ারেন্টি সহ নির্দিষ্ট ডিভাইসে 100% সম্পূর্ণ সামঞ্জস্যের প্রতিশ্রুতি দিই।
এই GTS-L1596-A0DC-এর জন্য, অনুগ্রহ করে P/N চিঠিপত্রের সারণী দেখুন।আরও পণ্য সামঞ্জস্যের জন্য, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন।
| সঙ্গতিপূর্ণ ব্র্যান্ড/পার্ট নম্বর | |||
| ব্র্যান্ড | অংশ সংখ্যা | ব্র্যান্ড | অংশ সংখ্যা |
| গিগাওপ্টো | GTS-L1596-A0DC | আরিস্তা | SFP-10G-ZR100 |
| সিসকো | SFP-10G-ZR100 | জুনিপার | EX-SFP-10GE-ZR100 |
| ডেল | SFP-10G-ZR100 | ব্রোকেড | 10G-SFPP-ZR100 |
| সিয়েনা | 12434 | H3C | SFP-XG-ZR100-SM1550 |
| চরম | 10GB-ZR100-SFPP | HW | SFP-10G-ZR100 |
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
