পণ্যের বিবরণ:
|
| পণ্যের নাম: | 10G eLR20 | ডেটা-রেট: | 10Gbps |
|---|---|---|---|
| ফর্ম ফ্যাক্টর: | SFP+ | তরঙ্গদৈর্ঘ্য: | 1310nm |
| উপাদান: | DFB+PIN | সংক্রমণ: | 20 কিমি |
| সংযোগকারী: | ডুয়াল-এলসি | কীওয়ার্ড: | SFP+ 10G eLR 20KM, কাস্টমাইজড 10GBASE LR20 |
| বিশেষভাবে তুলে ধরা: | SFP+ একক মোড ফাইবার SMF,1310nm একক মোড ফাইবার SMF,DDM 20km sfp মডিউল |
||

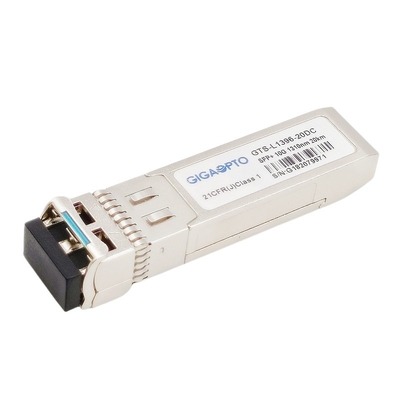

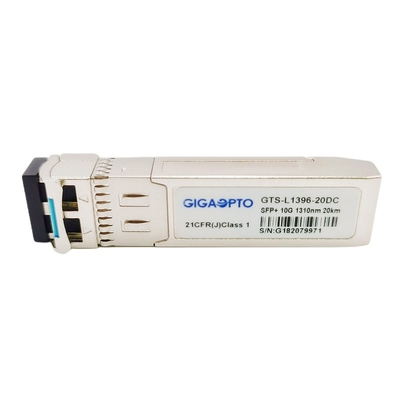

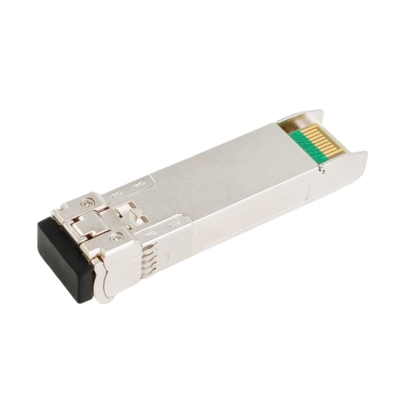

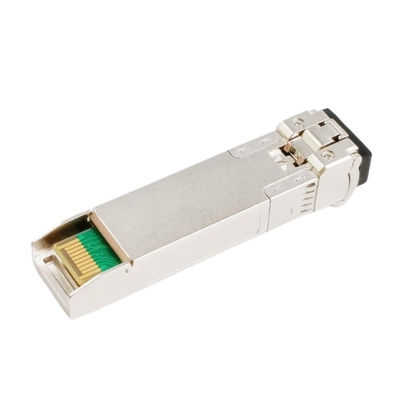

SFP+ 10G eLR 20km SMF ট্রান্সসিভার মডিউল LC DOM
বর্ণনা
10G eLR ট্রান্সসিভার মডিউলটি একটি LC ডুপ্লেক্স সংযোগকারীর সাথে ডুয়াল স্ট্র্যান্ড সিঙ্গেল মোড ফাইবার (SMF) এর উপর 20km পর্যন্ত 10 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে।তারা SFF-8431, SFF-8432 এবং IEEE 802.3ae-এর সাথে সঙ্গতিপূর্ণ।
10G eLR SFP+ ট্রান্সসিভার দুটি বিভাগ নিয়ে গঠিত: ট্রান্সমিটার বিভাগে একটি 1310nm মাল্টিপল কোয়ান্টাম ওয়েল DFB লেজার ব্যবহার করা হয় এবং এটি আন্তর্জাতিক নিরাপত্তা মান IEC-60825 অনুযায়ী একটি ক্লাস 1 লেজার অনুগত, রিসিভার সেকশনটি একটি ইন্টিগ্রেটেড InGaAs ডিটেক্টর প্রিমপ্লিফায়ার ব্যবহার করে। একটি অপটিক্যাল হেডার এবং একটি সীমিত পোস্ট-এম্প্লিফায়ার আইসিতে।
ডিজিটাল ডায়াগনস্টিক মনিটরিং একটি 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে পাওয়া যায়, যেমন SFF-8472 এ উল্লেখ করা হয়েছে।
কম শক্তি খরচ এবং উচ্চ গতির বৈশিষ্ট্যযুক্ত, এই 10G SFP+ ট্রান্সসিভারটি 10 গিগাবিট ইথারনেট (10GbE) সুইচ, রাউটার, নেটওয়ার্ক ইন্টারফেস কার্ড (NICs) এবং মিডিয়া কনভার্টার ইত্যাদির জন্য আদর্শ।
প্রতিটি ট্রান্সসিভার 100% অপটিক্যালি পরিদর্শন করা হয় এবং শিপিংয়ের আগে পরীক্ষা করা হয়।
স্পেসিফিকেশন
| প্যাকেজিং | এসএফপি প্লাস | ডেটা রেট | 10 জি |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | 1310nm | সর্বোচ্চ পৌঁছান | 20 কিমি |
| সংযোগকারী প্রকার | ডুয়াল-এলসি | ফাইবার টাইপ | এসএমএফ |
| এলডি টাইপ | ডিএফবি লেজার | রিসিভার টাইপ | পিন |
| TX পাওয়ার | -6 ~ +1dBm | RX সংবেদনশীলতা | <-14.4dBm |
| পাওয়ার-বাজেট | 8.4dB | বিলুপ্তির অনুপাত | >3.5dB |
| শক্তি খরচ | ≤1.0W | আরএক্স ওভারলোড | >0.5dBm |
| DOM সমর্থন | সমর্থিত | তাপমাত্রা সীমা | কম. |
| OEM/ODM | সমর্থিত | ওয়ারেন্টি | 36 মাস |
| প্রোটোকল | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA কমপ্লায়েন্ট, CPRI, eCPRI | ||
বৈশিষ্ট্য
আবেদন
মান
বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্য
| বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| মোট সরবরাহ বর্তমান | আইসিসি | 300 | এমএ | |||
| ট্রান্সমিটার | ||||||
| ট্রান্সমিটার ডিফারেনশিয়াল ইনপুট ভোল্টেজ | 180 | 1200 | mV | |||
| Tx_Fault আউটপুট ভোল্টেজ - উচ্চ | VOH | 2.4 | ভিসিসি | ভি | LVTTL | |
| Tx_Fault আউটপুট ভোল্টেজ - কম | ভোল | 0 | 0.4 | ভি | LVTTL | |
| Tx_ নিষ্ক্রিয় ইনপুট ভোল্টেজ - উচ্চ | VIH | 2 | ভিসিসি | ভি | LVTTL | |
| Tx_ নিষ্ক্রিয় ইনপুট ভোল্টেজ - কম | ভিআইএল | 0 | 0.8 | ভি | LVTTL | |
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | 90 | 100 | 110 | Ω | ||
| রিসিভার | ||||||
| রিসিভার ডিফারেনশিয়াল আউটপুট ভোল্টেজ | 300 | 850 | mV | |||
| বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| LOS আউটপুট ভোল্টেজ - উচ্চ | VOH | 2.4 | ভিসিসি | ভি | LVTTL | |
| LOS আউটপুট ভোল্টেজ - কম | ভোল | 0 | 0.4 | ভি | LVTTL | |
| আউটপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | 90 | 100 | 110 | Ω | ||
| অপটিক্যাল ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| গড় আউটপুট শক্তি | POUT | -6 | +1 | dBm | ||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1290 | 1310 | 1330 | nm | |
| বর্ণালী প্রস্থ (-20dB) | ∆λ | 1 | nm | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | |||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | -128 | dB/Hz | |||
| অপটিক্যাল উত্থান/পতনের সময় | টিআর/টিচ | 28 | 50 | পুনশ্চ | ||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি | টিডিপি | 3.2 | dB | |||
| ট্রান্সমিটার বন্ধ পাওয়ার | POFF | -45 | dBm | |||
| আউটপুট আই ডায়াগ্রাম | IEEE802.3ae মেনে চলে | |||||
| অপটিক্যাল রিসিভার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1610 | nm | ||
| রিসিভার সংবেদনশীলতা | পিএসইএন | -14.4 | dBm | 1 | ||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | পিএসএটি | 0.5 | dBm | |||
| রিসিভার প্রতিফলন | -12 | dB | ||||
| LOS ডি-অ্যাসার্ট লেভেল | LOSD | -17 | dBm | |||
| LOS অ্যাসার্ট লেভেল | লোসা | -30 | dBm | |||
| LOS হিস্টেরেসিস | HYS | 0.5 | 6 | dB | ||
নোট 1.PRBS2 দিয়ে পরিমাপ করা হয়31-1 প্যাটার্ন, @10.3125Gbps, ER=4dB, BER=1x10-12.
প্যাকেজ আউটলাইন
মাত্রা মিলিমিটারে।অন্যথায় নির্দিষ্ট না হলে সমস্ত মাত্রা ±0.1 মিমি।(একক: মিমি)
